Ekscentriskais reduktors
ASME B16.9 ir standarta specifikācija sadurmetināšanas veidgabaliem, kas attiecas uz BW koncentrisko un ekscentrisko reduktoru, elkoni un tee. Izmēru diapazons ir no 3/4" līdz 24" bezšuvju veidā.
Salīdzināt ar konusa formas veidgabalu, kas palielina vai samazina diametru, tas nav simetrisks pret viduslīniju. Abi ir pieejami oglekļa tērauda, leģētā tērauda, nerūsējošā tērauda un tiek izmantoti cauruļvadu sistēmā diametra samazināšanai no viena izmēra uz lielāku vai mazāku izmēru.
Sadurmetināšanas veidgabali tiek izmantoti cauruļvadu sistēmā, lai mainītu vides virzienu vai funkciju, atzarotu, samazinātu caurules izmēru vai pievienotu palīgierīces. Tie ir pieejami vairākos veidos, piemēram, elkonis, tee, vāciņš, ekscentriskais reduktors, stub end un oelt, kas tiek ražoti aukstā un karstā formēšanā, pamatojoties uz ASTM A403 un ASTM A234 specifikāciju.
ASTM A403 WP304 un 316 nerūsējošā tērauda cauruļu veidgabali
ASTM A403 specifikācija attiecas uz parastajām nerūsējošā tērauda kategorijām WP304 un WP316, ko izmanto spiediena cauruļvadiem. Klientiem ir jānorāda bezšuvju vai metināts tips, pērkot dažādu veidu veidgabalus, piemēram, ekscentriskos reduktorus, sadurmetināšanas tee un krustojumu, tērauda caurules līkumu un elkoni.
ASTM A234 oglekļa tērauda un leģētā tērauda cauruļu veidgabali
Šī specifikācija attiecas uz ASTM A234 oglekļa tērauda un leģētā tērauda veidgabaliem no bezšuvju un metinātas konstrukcijas saskaņā ar ASME B16.9 standartu. Šie ekscentriskie reduktora savienojumi ir paredzēti izmantošanai spiediena cauruļvados un spiedtvertņu ražošanā, lai tos apkalpotu mērenā un paaugstinātā temperatūrā.
BW ekscentriskā reduktora montāžas specifikācija
| Izmēru diapazons | 3/4" - 60"/DN20 - 1500 |
| Biezuma grafiks | SCH 10 - SCH 80, SCH 160, XXS |
| Amerikas standarts | ANSI / ASME B16.9 / MSS SP 43 |
| Japānas standarts | JIS B2311/2312/2313 |
| Vācijas standarts | DIN2605/2615/2616/2617 |
| Eiropas standarts | EN10253 |
| Oglekļa tērauds | Q235, 20#, 35#, 45#, 20G, ASTM A234 WPB/WPC |
| Zemas temperatūras oglekļa tērauds | Q345B, 16Mn, ASTM A420 WPL6 |
| Cauruļvadu tērauds | ASTM A860 WPHY 42/46/56/60/65 |
| Leģētais tērauds |
ASTM A234 WP11 / WP12 / WP5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Nerūsējošais tērauds | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |

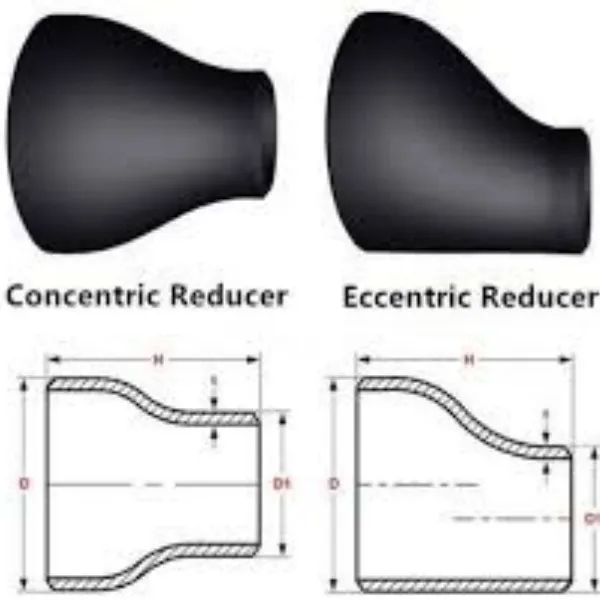

ASME B16.9 ekscentriskā reduktora izmēri
| OD1 | OD2 | BEIGAS LĪDZ BEIGAM |
| NPS | NPS | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
Piezīmes
1) Papildus iepriekš minētajiem standartiem tiek piemēroti arī GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 utt. standarti.
2) Koncentriskajiem un ekscentriskajiem reduktoriem, kuru izmēri ir lielāki par tabulā norādītajiem, tie tiks piegādāti atbilstoši izmēriem, par kuriem vienojies pircējs un ražotājs, vai atbilstoši ražotāja izmēram.
