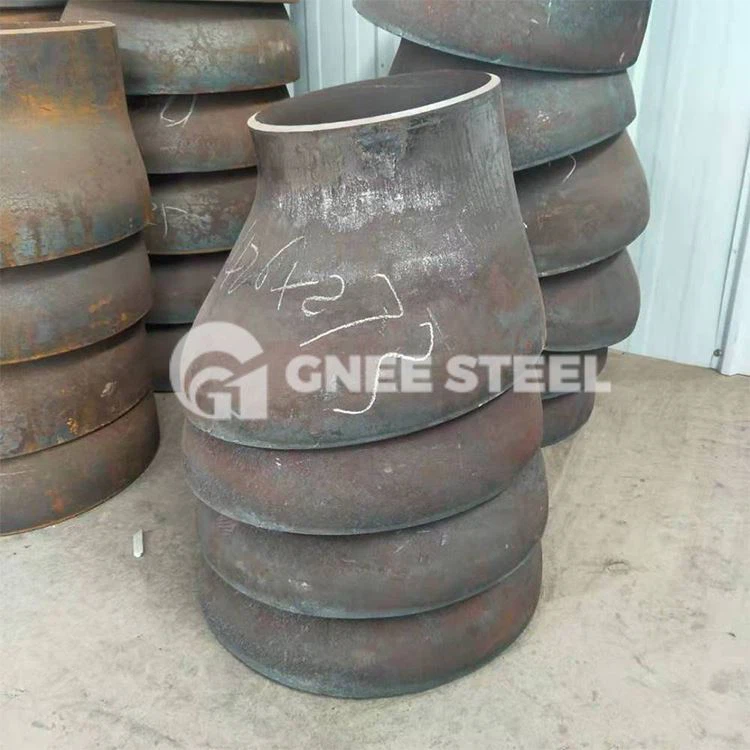

Ekscentrisks reduktors

Papildus tērauda cauruļu izmantošanai kā izejmateriālam reduktoru ražošanā, ekscentriskos reduktorus var ražot arī ar tērauda plāksnēm, izmantojot štancēšanas formēšanas procesus dažām reduktoru specifikācijām. Zīmēšanai izmantotā perforatora forma ir veidota, ņemot vērā reduktora iekšējās virsmas izmēru, un reduktora vilkšanai tiek izmantota matrica. Aptvertā tērauda plāksne ir apzīmogota un izstiepta.

Materiāls

Oglekļa tērauds: ASTM/ASME A234 WPB, WPC
Sakausējums: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911, 15Mo3 15 CrMoV, 35CrMoV
Nerūsējošais tērauds: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Zemas temperatūras tērauds: ASTM/ASME A402 WPL3-WPL 6
Augstas veiktspējas tērauds: ASTM/ASME A860 WPHY 42-46-52-60-65-70
Lietais tērauds, leģētais tērauds, nerūsējošais tērauds, varš, alumīnija sakausējums, plastmasa, argona fosfāts, PVC, PPR, RFPP (pastiprināts polipropilēns) utt.

Ekscentriskā reduktora strukturālās īpašības

Ekscentriskā reduktora izteiksmes metode ir lielās galvas diametrs, kas reizināts ar mazās galvas diametru, kas reizināts ar biezumu.
Ekscentrisko reduktora standarti: valsts standarts, Amerikas standarts, Lielbritānijas standarts un dažādas nestandarta augstspiediena štancēšanas.
Ekscentriskā reduktora samazināšanas formēšanas process ir ielikt formēšanas veidnē caurules sagatavi ar tādu pašu diametru kā reduktora lielajam galam, un, nospiežot caurules sagatavi aksiālā virzienā, metāls pārvietojas pa veidnes dobumu un saraujas. formā. Atbilstoši dažādajam diametram Caurules diametra izmaiņu lielums ir sadalīts vienreizējā presēšanas formēšanā vai vairākkārtējā presēšanā.
Ekscentrisko reduktoru īpašības ir tādas, ka to izturība ir ievērojami augstāka nekā oglekļa tēraudam ar tādu pašu oglekļa saturu, un tiem ir laba stingrība un plastiskums, kā arī laba metināmība un izturība pret koroziju.
Reduktora apaļums nedrīkst būt lielāks par 1% no attiecīgā gala ārējā diametra, un pieļaujamā novirze ir ±3 mm. Reduktora materiālam jāatbilst SY/T5037, GB/T9711, GB/T8163, Amerikas standarta ASTM A106/A53 GRB, API 5L, APT5CT, ASTM A105, ASTM A234, ASTM A106, DIN Vācijas standartiem un klientu prasību standartiem.
Reduktors (lielas un mazas galviņas) ir caurules veidgabals, ko izmanto caurules diametra samazināšanas punktā. Parasti izmantotie formēšanas procesi ir diametra samazināšana, presēšana ar diametra palielināšanu vai diametra samazināšana plus diametra paplašināšana. Dažām reduktoru specifikācijām var izmantot arī štancēšanu.
a. Diametra samazināšana/diametra paplašināšanas formēšana
Reduktora reducēšanas formēšanas process ir tāds, ka formēšanas veidnē ievieto caurules sagatavi ar tādu pašu diametru kā reduktora lielajam galam, un, nospiežot caurules sagatavi pa aksiālo virzienu, metāls pārvietojas pa veidnes dobumu un saraujas līdz. formā. Atbilstoši reduktora izmēram tas tiek sadalīts vienreizējā presēšanā vai vairākkārtējā presēšanā. Zemāk redzamajā attēlā ir shematiska diagramma, kas parāda koncentriskā reduktora samazinājumu.

Diametra izplešanās formēšanai ir jāizmanto caurules sagatave, kas ir mazāka par reduktora lielā gala diametru, un jāizmanto iekšējais perforators, lai paplašinātu diametru gar caurules sagataves iekšējo diametru. Diametra paplašināšanas process galvenokārt atrisina problēmu, ka reduktoru ar lielāku diametru nevar viegli izveidot, samazinot diametru. Dažreiz diametra paplašināšanas un diametra samazināšanas metodes tiek apvienotas atbilstoši materiāla un izstrādājuma veidošanas vajadzībām.
Diametra samazināšanas vai paplašināšanas deformācijas un presēšanas procesā aukstā presēšana vai karstā presēšana tiek noteikta atbilstoši dažādiem materiāliem un diametra samazināšanas nosacījumiem. Normālos apstākļos, cik vien iespējams, jāizmanto aukstā presēšana, bet karstā presēšana ir jāizmanto, ja vairākas diametra izmaiņas izraisa smagu darba sacietēšanu, ja sienu biezums ir pārāk biezs vai ja tiek izmantoti leģētā tērauda materiāli.

b. Štancēšanas formēšana
Papildus tērauda cauruļu izmantošanai kā izejmateriālam reduktoru ražošanai, dažas reduktoru specifikācijas var ražot arī, izmantojot tērauda plāksnes, izmantojot štancēšanas formēšanas procesu. Zīmēšanai izmantotā perforatora forma ir veidota, ņemot vērā reduktora iekšējās virsmas izmērus, un perforators tiek izmantots, lai caurumotu un izstieptu noformētu tērauda plāksni.
