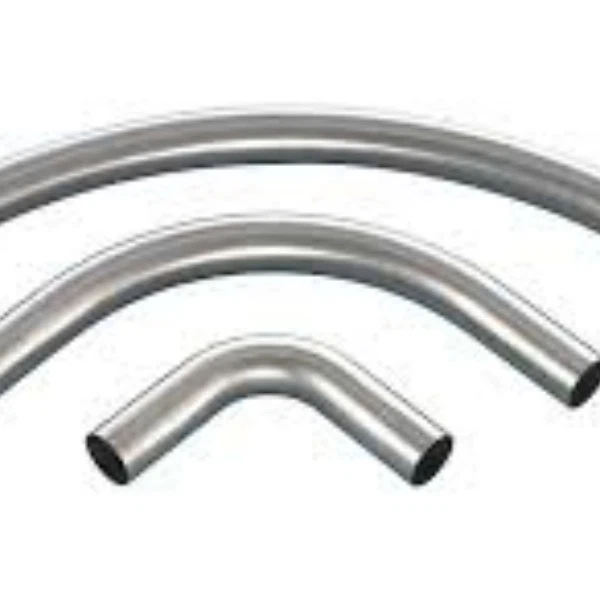

Tērauda cauruļu līkums
90 grādu tērauda cauruļu līkumi ir līdzīgi elkoņiem, bet lieces rādiuss ir lielāks vai vienāds ar 3D, parasti izmantotais veids ir 3D un 5D līkums. To parasti izmanto naftas un gāzes rūpniecībā. Mēs parasti piedāvājam tērauda cauruļu līkumus un līkumus no leģētā tērauda, oglekļa tērauda un nerūsējošā tērauda.
Sadurmetināšanas veidgabali tiek izmantoti cauruļvadu sistēmā, lai mainītu vides virzienu vai funkciju, atzarotu, samazinātu caurules izmēru vai pievienotu palīgierīces. Tie ir pieejami vairākos veidos, piemēram, elkonis, tee, vāciņš, reduktors, stub end un oelt, kas ražoti aukstā un karstā formēšanā, pamatojoties uz nerūsējošā tērauda un oglekļa tērauda materiāliem.
Tērauda cauruļu līkumi un līkumi
Seel cauruļu līkumi un līkumi tiek izmantoti virziena maiņai cauruļvadu sistēmā. Un savienošana ar cauruļvadu, lai pārsūtītu tādu vidi kā ūdens, gaiss, eļļa, gāze un tā tālāk. Bet starp tām ir dažas atšķirības, kā norādīts tālāk.
Process
Bezšuvju tērauda cauruļu līkumi tiek ražoti ar karsto presēšanu vai auksto presēšanu. Cauruļu līkumiem tiek izmantota vidējas frekvences liekšana karstā vai aukstā veidā. Neatkarīgi no karstās vai aukstās metodes tas ir atkarīgs no materiāla.
Leņķis
Cauruļu līkumiem tiem ir 45 grādu, 90 grādu un 180 grādu leņķi. Kamēr cauruļu līkumi ir 22,5 grādi, 30 grādi, 45 grādi un 90 grādi.
Rādiuss
Tērauda cauruļu līkumiem ir lielāks rādiuss nekā līkumiem. Parasti elkoņiem ir divu veidu garais rādiuss (1,5D) un īss rādiuss (1D). Cauruļu līkumiem lieces rādiuss ir lielāks vai vienāds ar 3D.
Izmaksas
Tērauda cauruļu līkumu izgatavošanai tiks izmantots oriģinālāks materiāls, jo lielāks reids, kas tērētu vairāk naudas tērauda caurulēm. Turklāt tie aizņem vairāk vietas un palielina kravu pārvadājumus. Tātad tērauda cauruļu līkuma cena ir dārgāka nekā tāda paša izmēra un materiāla elkonim.
Standarta
Tērauda cauruļu līkumi tiek ražoti pēc ASME B16.9 sadurmetināšanas veidgabalu standarta, bet cauruļu līkumi ir atbilstoši cauruļu standartam ASME B36.10 un ASME B36.19.
Pieskares
Tērauda cauruļu līkumu pieskares garums ir 300 - 1500mm abos galos, savukārt līkumiem nav pieskares.
Oglekļa tērauda cauruļu līkuma pārbaude un iepakojums
BEZŠUVES 90 UN 45 GRĀDU LĪKUMS 4D 1 1/2" SCH 80 ASTM A53B
Pirms iepakošanas mēs pārbaudām oglekļa tērauda A53 cauruļu līkumus, lai klienti būtu apmierināti pēc šo preču saņemšanas.
90 grādu caurules līkuma specifikācija
| Izmēru diapazons | 1/2" - 48"/DN15 - 1200 |
| Biezuma grafiks | SCH 10 - SCH 160, XXS |
| Liekšanas rādiuss | R ir lielāks vai vienāds ar 3D (R= 3D, 4D, 5D, 6D, 7D, 8D, 9D, 10D) |
| Standarta | ASME B36.10 / ASME B36.19 / ASME B16.49 |
| Oglekļa tērauda materiāls | ASTM A106B / A53B, API 5L B / X42 / X46 / X52 / X56 / X60 / X65 / X65 / X70, A333 GR 6 |
| Leģētā tērauda materiāls | ASTM A335 P11 / P12 / P22 / P 5 / P9 / P91 / P92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Nerūsējošā tērauda materiāls | ASTM A312 TP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
Tērauda caurules līkuma rādiusa rasējums un izmēri
| Liekuma rādiuss |
R Lielāks vai vienāds ar 3OD (OD ir caurules ārējais diametrs) |
| Liekuma leņķis | Saskaņā ar projekta dokumentācijas specifikāciju. |
| Pieskares garums | Saskaņā ar standarta vai projekta dokumentācijā norādīto garumu, vai abi taisnie garumi ir 500 mm. |
| Ārējais diametrs |
OD mazāks vai vienāds ar 1200 mm |
| Sienas biezums | Saskaņā ar projekta dokumentācijas specifikāciju. |
| Slīpums galos | Atbilstoši BW furnitūras slīpajiem galiem vai projekta dokumentācijas specifikācijai. |
3D līkuma 90 grādu svara diagramma kilogramos
| DN | NPS | Sch20 | Sch30 | STS | Sch40 | Sch60 | XS | Sch80 | Sch100 | Sch120 | Sch160 | XXS |
| 20 | 0.14 | 0.17 | 0.17 | 0.22 | 0.22 | 0.29 | 0.36 | |||||
| 25 | 1 | 0.29 | 0.33 | 0.33 | 0.43 | 0.43 | 0.56 | 0.72 | ||||
| 32 | 1¼ | 0.47 | 0.56 | 0.56 | 0.48 | 0.48 | 0.92 | 1.28 | ||||
| 40 | 1½ | 0.70 | 0.80 | 0.80 | 1.07 | 1.07 | 1.43 | 1.88 | ||||
| 50 | 2 | 1.18 | 1.43 | 1.43 | 1.97 | 1.97 | 2.92 | 3.53 | ||||
| 65 | 2½ | 2.64 | 2.83 | 2.83 | 3.75 | 3.75 | 4.90 | 6.70 | ||||
| 80 | 3 | 3.92 | 4.47 | 4.47 | 6.04 | 6.04 | 8.45 | 11.0 | ||||
| 90 | 3½ | 5.27 | 6.26 | 6.26 | 8.60 | 8.60 | ||||||
| 100 | 4 | 6.80 | 8.47 | 8.47 | 11.8 | 11.8 | 14.9 | 17.7 | 21.6 | |||
| 125 | 5 | 14.3 | 14.3 | 20.4 | 20.4 | 26.5 | 32.3 | 37.8 | ||||
| 150 | 6 | 22.3 | 22.3 | 33.6 | 33.6 | 42.8 | 53.4 | 62.6 | ||||
| 200 | 8 | 35.1 | 38.8 | 44.8 | 44.8 | 56.0 | 68.1 | 68.1 | 80.0 | 95.3 | 117 | 114 |
| 250 | 10 | 55.0 | 67.2 | 79.4 | 79.4 | 107 | 107 | 126 | 151 | 175 | 227 | 204 |
| 300 | 12 | 78.5 | 103 | 117 | 126 | 172 | 154 | 209 | 252 | 295 | 377 | 295 |
| 350 | 14 | 125 | 150 | 150 | 174 | 234 | 198 | 292 | 359 | 414 | 519 | |
| 400 | 16 | 164 | 196 | 196 | 260 | 337 | 260 | 429 | 517 | 604 | 770 | |
| 450 | 18 | 208 | 290 | 249 | 369 | 488 | 330 | 604 | 734 | 862 | 1089 | |
| 500 | 20 | 309 | 409 | 309 | 483 | 653 | 409 | 819 | 1005 | 1163 | 1487 | |
| 550 | 22 | 374 | 496 | 374 | 852 | 496 | 1083 | 1307 | 1526 | 1947 | ||
| 600 | 24 | 446 | 663 | 446 | 807 | 1123 | 591 | 1397 | 1731 | 2023 | 2554 | |
| 650 | 26 | 694 | 523 | 694 | ||||||||
| 700 | 28 | 806 | 1004 | 608 | 806 | |||||||
| 750 | 30 | 927 | 1154 | 699 | 927 | |||||||
| 800 | 32 | 1056 | 1315 | 796 | 1445 | 1056 | ||||||
| 850 | 34 | 1194 | 1487 | 899 | 1634 | 1194 | ||||||
| 900 | 36 | 1338 | 1667 | 1008 | 1993 | 1338 | ||||||
| 950 | 38 | 1124 | 1493 | |||||||||
| 1000 | 40 | 1246 | 1655 | |||||||||
| 1050 | 42 | 1374 | 1826 | |||||||||
| 1100 | 44 | 1509 | 2006 | |||||||||
| 1150 | 46 | 1649 | 2191 | |||||||||
| 1200 | 48 | 1797 | 2388 |
