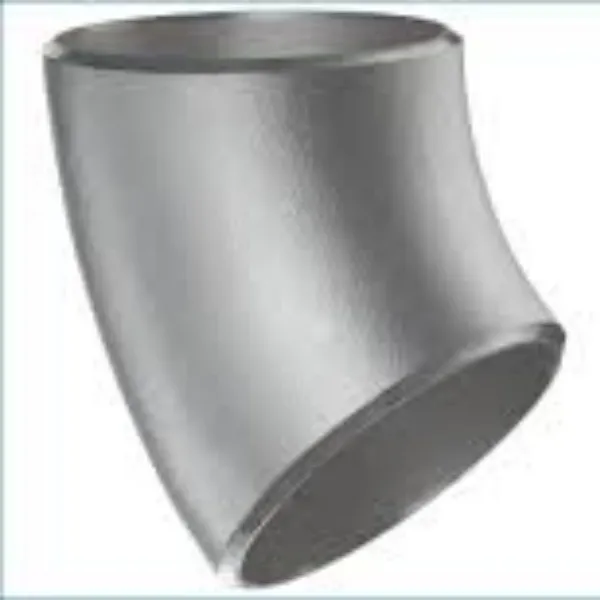

ASME/ANSI B16.{1}} Grāda elkonis
ASME/ANSI B16.9 45 grādu elkonisir tāda pati funkcija un lietojums ar 90 grādu elkoni, taču izmērs un forma ir puse no tā. Ir tikai garš rādiuss. Materiāls var būt oglekļa tērauds, leģēts tērauds un nerūsējošais tērauds. To plaši izmanto vairākās nozarēs, piemēram, ķīmiskajā, naftas, elektronikas, šķidrās enerģijas, kuģu būvētavu, naftas un gāzes nozarēs.
Ir 3 veidi, kuros tiek metināts kontaktmetināšanas līkums, sadurmetināšanas elkonis un vītņots elkonis.ASME/ANSI B16.9 45 grādu sadurmetināšanas elkonis ir plaši izplatīts ārējā diametra un biezuma diapazona dēļ.
Sadurmetināšanas veidgabali
Sadurmetināšanas veidgabali tiek izmantoti cauruļvadu sistēmā, lai mainītu vides virzienu vai funkciju, atzarotu, samazinātu caurules izmēru vai pievienotu palīgierīces. Tie ir pieejami vairākos veidos, piemēram, elkonis, tī, vāciņš, reduktors, klēpja savienojuma gals un oelt, kas tiek ražoti aukstā un karstā formēšanā, pamatojoties uz ASTM A403 un ASTM A234 specifikāciju. Mēs parasti veicam gala slīpumu metināšanai viegli uz vietas.
ASME B16 pārbaude un iepakojums.{1}} Grāda elkonis
Pirms piegādes mēs iesaiņosim klienta iegādāto 90 grādu elkoni ar garumu, sienas biezumu un leņķi. Tie, kas ir mazāki par 8 collām, tiks iesaiņoti koka futrāļos, un tie, kas ir lielāki par 8 collām, tiks iesaiņoti ar koka kronšteiniem.
Ko nozīmē ASME B16.9?
ASME B16.9 standarts aptver kopējos izmērus, pielaides, vērtējumus, testēšanu un marķējumus rūpnīcā izgatavotiem kaltiem sadurmetināšanas veidgabaliem, kuru izmēri ir NPS 1∕2 līdz NPS 48 (DN 15 līdz DN 1200). Tas attiecas uz jebkura izgatavota sienu biezuma veidgabaliem. Šis standarts neattiecas uz zemspiediena koroziju izturīgiem sadurmetināšanas piederumiem. Skatiet MSS SP-43, kaltas nerūsējošā tērauda sadurmetināšanas piederumi.
ANSI B16 specifikācija.{1}} Pakāpes elkoņa stiprinājums
| Izmēru diapazons | 1/2"- 80"/DN15 - 2000 |
| Biezuma grafiks | SCH 10%, 20%, 40%, STD, XS, 80%, 100%, 120%, 140%, 160%, XXS |
| Standarta | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409, ANSI/ASME B16.9, MSS SP 43, JIS B2311/2312/2313, EN10253, DIN215/261/2625/7 EN10253 |
| Oglekļa tērauda markas | ASTM A234 WPB/WPC, A420 WPL6, A860 WPHY 42/46/56/60/65 |
| Leģētā tērauda markas |
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Nerūsējošā tērauda markas | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
| Duplex nerūsējošā tērauda markas | ASTM A815 S32205, S31803, 32750, 32760 |
ASME B16.{1}} Grāda elkoņa garuma rādiusa rasējums un svars
| DN | NPS | OD |  B |
SCH 40 SVARS |
| LR | KG | |||
| 15 | 1/2 | 21.3 | 16 | 0.04 |
| 20 | 3/4 | 26.7 | 19 | 0.06 |
| 25 | 1 | 33.4 | 22 | 0.08 |
| 32 | 1-1/4 | 42.2 | 25 | 0.14 |
| 40 | 1-1/2 | 48.3 | 29 | 0.20 |
| 50 | 2 | 60.3 | 35 | 0.36 |
| 65 | 2-1/2 | 73.0 | 44 | 0.71 |
| 80 | 3 | 88.9 | 51 | 1.11 |
| 90 | 3-1/2 | 101.6 | 57 | 1.56 |
| 100 | 4 | 114.3 | 64 | 2.11 |
| 125 | 5 | 141.3 | 79 | 3.56 |
| 150 | 6 | 168.3 | 95 | 5.6 |
| 200 | 8 | 219.1 | 127 | 11.4 |
| 250 | 10 | 273.0 | 159 | 20.0 |
| 300 | 12 | 323.8 | 190 | 31.5 |
| 350 | 14 | 355.6 | 222 | 43.6 |
| 400 | 16 | 406.4 | 254 | 65 |
| 450 | 18 | 457.0 | 286 | 92.5 |
| 500 | 20 | 508.0 | 318 | 121 |
| 550 | 22 | 559.0 | 343 | - |
| 600 | 24 | 610.0 | 381 | 201.5 |
| 650 | 26 | 660.0 | 406 | - |
| 700 | 28 | 711.0 | 438 | - |
| 750 | 30 | 762.0 | 470 | - |
| 800 | 32 | 813.0 | 502 | 361 |
| 850 | 34 | 864.0 | 533 | 409 |
| 900 | 36 | 914.0 | 565 | 499 |
| 950 | 38 | 965.0 | 600 | - |
| 1000 | 40 | 1016.0 | 632 | - |
| 1050 | 42 | 1067.0 | 660 | - |
| 1100 | 44 | 1118.0 | 695 | - |
| 1150 | 46 | 1168.0 | 727 | - |
| 1200 | 48 | 1219.0 | 759 | - |
| 1300 | 52 | 1321.0 | 821 | - |
| 1400 | 56 | 1422.0 | 883 | - |
| 1500 | 60 | 1524.0 | 947 | - |
| 1600 | 64 | 1626.0 | 1010 | - |
| 1700 | 68 | 1727.0 | 1073 | - |
| 1800 | 72 | 1829.0 | 1137 | - |
| 1900 | 76 | 1930.0 | 1199 | - |
| 2000 | 80 | 2032.0 | 1263 | - |
Piezīmes:
1) Papildus tiem tiek piemēroti arī GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/ T 21631 SY/T 0510 DL/T 695 EN 10253 utt.
2) Elkonim ar NPS virs 80 ir jāatbilst izmēriem, par kuriem vienojas pircējs un ražotājs.
