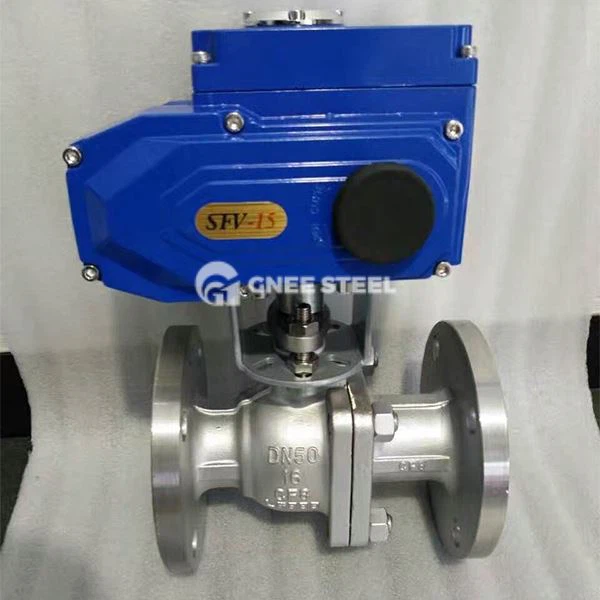

Zemas temperatūras kalts tērauda lodveida vārsts

Zemas temperatūras kalts tērauda lodveida vārsts ir ceturtdaļas pagrieziena izolācijas vārsts ar kaltu korpusu, kas ir kvalificēts lietošanai zem nulles, parasti līdz –46 grādiem ar ASTM A350 LF2 vai līdz –196 grādiem ar austenīta A182 F316. Tas savieno pārī pagarinātu motora pārsegu, pašatbrīvojošiem sēdekļiem un kaltu (neizlieto) spiediena robežu, lai izturētu trauslus lūzumus. Ķermeņa triecienizturība, ligzda un blīvējuma materiāli, kā arī dobuma reljefa ceļš nosaka, vai vārsts notur nominālo minimālo temperatūru.
Nosūtīt pieprasījumu
Tērzēšana tūlīt
Produkta ievads

Zemas temperatūras apkalpošanas lodveida vārsta apraksts



Zemas temperatūras kalts tērauda lodveida vārsts ir paredzēts cauruļvadiem un ražošanas līnijām, kuru projektētā temperatūra ir zemāka par parastā oglekļa tērauda pāreju no kaļamā uz trauslu. Oglekļa tērauds, piemēram, A105 vai WCB, strauji zaudē trieciena enerģiju no –10 grādiem līdz –20 grādiem, tāpēc apkopei zem –29 grādiem ir nepieciešama zemas temperatūras pakāpe. ASTM A350 LF2 kalts tērauds notur līdz -46 grādiem, A352 LCB un LCC lējumi aptver to pašu diapazonu, un austenīta kategorijas, piemēram, A182 F304 un F316, sniedzas līdz -196 grādiem SDG un sašķidrinātai gāzei. Kalti korpusi nodrošina vienmērīgu, zemu defektu spiediena robežu, kur lējuma porainība nav pieņemama. Šis pārskats aptver lietojumus, dizaina iezīmes, kas ļauj kaltam lodveida vārstam izturēt aukstumu, standarta saimes, kas to regulē, un to, kā to norādīt.



Zemas temperatūras kalta tērauda lodveida vārsta darbības princips

  • Vārsta iedarbināšana un aizvēršana: izpildmehānisms kontrolē vārsta kātu, lai tas pagrieztos par 90 grādiem, kas savukārt virza vārsta korpusu. Vides plūsma ir atļauta tikai tad, ja vārsta korpusa caurums ir saskaņots ar cauruļvadu; barotne tiek izslēgta, kad vārsta korpuss tiek pagriezts saskarē ar vārsta ligzdu.
  • Vārsta blīvējums: īpaši apstrādātais vārsta ligzda un lode zemās temperatūrās cieši pieguļ, un dubultā virzuļa blīvējuma struktūra nodrošina nulles noplūdi abos virzienos.
  • Nenormāla spiediena palielināšanās novēršana: pievienojot vārsta dobumu ieplūdei vai uzstādot spiediena samazināšanas vārstu, vārsta korpuss tiek pasargāts no pēkšņa spiediena pieauguma, ko izraisa zemas temperatūras vides iztvaikošana.



Zemas temperatūras kaltu tērauda lodveida vārstu priekšrocības

  • Spēcīgs blīvējums zemās temperatūrās: īpaši materiāli un konstrukcijas konstrukcija nodrošina spēcīgu blīvējumu pie -196 grādiem, ar vārsta noplūdi samazinātu līdz vienai trešdaļai no BS6364 standarta.
  • Izturība pret spiedienu un koroziju: kalts tērauda korpuss iztur augstspiediena triecienus, savukārt nerūsējošā tērauda/leģētā tērauda materiāls ir izturīgs pret koroziju.
  • Ātra atvēršana un aizvēršana: vārsta korpusa pagriešana par 90 grādiem ļauj pilnībā atvērt vai aizvērt, ar ātrāku reakciju nekā aizbīdņa vārsts.
  • Vienkārša un ātra apkope: augšējais dizains atbalsta vārsta ligzdas un apdares nomaiņu tiešsaistē, ļaujot vārstu remontēt bez demontāžas.
  • Safety: The pressure relief structure prevents vaporization of the medium from causing an increase in pressure within the valve, and the long-necked bonnet protects operating components.





Zemas temperatūras apkalpošanas lodveida vārsta specifikācija



Zemas temperatūras lodveida vārsta izmēru diapazons ir NPS 1/2–24 (DN15–600), un spiediena klase aptver ASME klasi 150–2500; kalti korpusi aptver visu diapazonu, ar peldošām konstrukcijām, kas ir izplatītas līdz pat NPS 8, un uz balstiem piestiprinātiem dizainiem, kas nodrošina lielākus izmērus. Vērtības ārpus šī diapazona ir norādītas projekta datu lapā.



Piegādes diapazons

Parametrs Standarta diapazons Piezīme
Izmērs NPS 1/2–24 (DN15–600) Peldošs uz NPS 8; stienis lielākiem urbumiem
Spiediena klase ASME klase 150–2500 (PN 20–PN 420) Klase 150–1500, kas izplatīta kriogēnajam dienestam
Temperatūra −46 grādi līdz +200 grādiem (LF2); līdz –196 grādiem (F316) Nepieciešams pagarināts motora pārsegs zem -50 grādiem
Dizaina standarts API 6D, API 608, BS 5351/ISO 17292 API 6D cauruļvadiem; projekta specifikācija nosaka, ja tā ir citēta
Kriogēnais standarts BS 6364, ISO 28921-1/-2 Tips pārbaudīts ekspluatācijas temperatūrā
Pagarināts motora pārsegs MSS SP-134 150–300 mm, tipiski zem –50 grādiem
Aci pret aci ASME B16.10 Garš raksts kriogēnām līnijām
Beidzas RF, RTJ, BW, SW ASME B16.5 / B16.47 / B16.25 / B16.11
Urbums Pilns / samazināts Pilns urbums slogojamām līnijām
Virsbūves konstrukcija 2-daļīgs / 3-daļīgs / augšējais ieeja Kalts, neliets
Darbība Svira, pārnesums, pneimatiskais, elektriskais, hidrauliskais ISO 5211 izpildmehānisma paliktnis



Korpusa materiāli (min. darba temperatūra un tecēšanas robeža)

Materiāls (ASTM) Tips Min. apkalpošanas temp. Min. raža (MPa) Min. stiepes (MPa)
A350 LF2 1. klase Kalts zemas temperatūras ogleklis -46 grādi 250 485
A350 LF2 2. klase Kalts zemas temperatūras ogleklis (N+T) -18 grādi 260 485
A350 LF3 Forged 3.5 % nickel -101 grāds 260 485
A352 LCB / A352 LCC Lietais zemas temperatūras ogleklis -46 grādi 240 450
A182 F304 / F316 Kalts austenīta nerūsējošais materiāls -196 grādi 205 515
A182 F51 (dupleksais) Kalts duplekss -46 grādi 450 620
A182 F53 (superduplekss) Kalts superduplekss -46 grādi 550 795



A350 LF2 1. klase pret 2. klasi (trieciena disciplīna)

Īpašums LF2 1. klase LF2 2. klase
Termiskā apstrāde Normalizēts Normalizēts un rūdīts
Trieciena testa temperatūra -46 grādi -18 grādi
Vidējā trieciena enerģija (3 paraugi) Lielāks vai vienāds ar 20 J Lielāks vai vienāds ar 27 J
Minimums viens paraugs Lielāks vai vienāds ar 16 J Lielāks vai vienāds ar 20 J
Minimālā raža (MPa) 250 260
Tipisks lietojums −46 grādu serviss Siltāks darbs zemā temperatūrā ar lielāku izturību



Servisa temperatūras klases

Servisa temperatūra Korpusa materiāls Tipisks medijs
-46 grādi A350 LF2 / A352 LCB–LCC LPG, amonjaks, aukstā gāze
-101 grāds A350 LF3 Etilēns, CO2
-162 grādi A182 F304 / F316 LNG
-196 grādi A182 F304 / F316 Šķidrais slāpeklis un skābeklis

Piezīme:Šeit ir svarīgi trīs specifikāciju slazdi. Pirmkārt, standarta saime: API 6D attiecas uz cauruļvadu vārstiem, API 608 attiecas uz tehnoloģisko iekārtu metāla lodveida vārstiem, un kriogēnā tipa pārbaude atbilst BS 6364 un ISO 28921 -, tie nav savstarpēji aizvietojami. Otrkārt, slēgšanās reitings: ceturkšņa pagrieziena vārsti izmanto ISO 5208 Rate A vai Rate D, nevis ANSI/FCI 70-2 Class VI, kas pieder pie vadības vārstiem. Treškārt, LF2 trieciena dati: –46 grādu prasība ir vidēji 20 J 1. klasei, nevis 27 J, kas pieder pie 2. klases pie –18 grādos.


Zemas temperatūras apkalpošanas lodveida vārsts noliktavā

Low Temperature Ball Valves
Low Temperature Ball Valves
low pressure ball valve

Nosūtiet savu prasību — vārsta tips, NPS un DN, ASME klase, korpusa un ligzdas materiāls, minimālā projektētā metāla temperatūra, ligzdas izvietojums, gala veids, vide, darbība un daudzums — uz pipe@gneetube.com vai zvaniet +8615824687445.. Tā kā Ķīnas zemas temperatūras kaltu lodveida vārstu piegādātājs un ražotājs mēs atgriežam tehnisko iesniegumu un detalizētu piedāvājumu ar MTC, NACE un ietekmes ziņojuma iespējām pēc pieprasījuma.



FAQ

Kāda ir atšķirība starp A350 LF2 1. klasi un 2. klasi?

1. klase ir normalizēta un triecientests -46 grādos ar vidējo vismaz 20 J (viens 16 J); tā ir –46 grādu dienesta pakāpe. 2. klase ir normalizēta un rūdīta, un triecientests tiek pārbaudīts pie –18 grādiem ar vidējo vismaz 27 J (viens 20 J), ar minimālo jaudu 260 MPa. Vienas enerģijas vērtības citēšana pret otru temperatūru ir specifikācijas kļūda.



Kāda ir zemas temperatūras kalta tērauda lodveida vārsta minimālā temperatūra?

Ar A350 LF2 kaltu korpusu minimālā darba temperatūra ir –46 grādi. A350 LF3 stiepjas līdz –101 grādam, un austenīta A182 F304 vai F316 korpusi sasniedz –196 grādus SDG un sašķidrinātai gāzei. Standarta oglekļa tērauds, piemēram, A105 vai WCB, nav piemērots zem -29 grādiem.



Kurš standarts ir piemērojams — API 6D, API 608 vai API 6A?

API 6D aptver cauruļvadu vārstus; API 608 attiecas uz atlokiem, vītnēm un metinātiem metāla lodveida vārstiem apstrādes rūpnīcās; API 6A aptver akas galviņas aprīkojumu līdz 15 000 psi. Robeža ir pirmais izolācijas vārsts pie iekārtas akumulatora robežas. Kriogēnā tipa testēšana ir atsevišķi ietverta BS 6364 un ISO 28921.



Kāpēc zemas temperatūras lodveida vārstam ir nepieciešams pagarināts motora pārsegs?

Pagarinātais motora pārsegs izceļ kāta blīvējumu no aukstuma zonas, lai tas paliktu virs 0 grādiem un nesasaltu, nesacietētu un nesaķertos. Bez tā kāts apledos un dažu ciklu laikā iztecētu. Motora pārsega garums atbilst MSS SP-134 un parasti ir 150–300 mm.



Kā zemas temperatūras lodveida vārstam ir norādīta slēgvārsta vērtība?

Ceturkšņa pagrieziena lodveida vārsti ir novērtēti atbilstoši ISO 5208 - pakāpei A mīkstajiem PTFE vai PCTFE sēdekļiem un pakāpei D metāla sēdekļiem. ANSI/FCI 70-2 IV–VI klase pieder vadības vārstu saimei, un to nedrīkst norādīt kā lodveida vārstu.



Kāda informācija ir nepieciešama zemas temperatūras lodveida vārsta piedāvājumam?

Nosūtiet vārsta veidu, izmēru un DN, ASME klasi, korpusa un ligzdas materiālu, minimālo projektēto metāla temperatūru, ligzdas izvietojumu, gala savienojumu, līdzekli, darbības metodi, daudzumu un nepieciešamo dokumenta apjomu (datu lapa, ITP, MTC, NDE).



Kādi sertifikāti un pārbaudes ziņojumi tiek sniegti?

Katram vārstam ir EN 10204 3.1 MTC, zemas temperatūras Charpy trieciena ziņojumi ASTM A370, hidrostatiskā apvalka un sēdekļa testa ieraksti atbilstoši API 6D un ISO 5208, kā arī krāsošanas un iepakošanas dokumenti. Trešās puses pārbaude (SGS, TUV, BV) ir pieejama pēc pieprasījuma.



Kas ir MOQ, izpildes laiks un garantija?

MOQ sākas no 1 gabala standarta dizainiem; projektu pasūtījumi ir norādīti datu lapā. Tipiskais izpildes laiks ir 4–8 nedēļas atkarībā no materiāla un izmēra. Garantija ir 18 mēneši no nosūtīšanas vai 12 mēneši no nodošanas ekspluatācijā, atkarībā no tā, kurš nosacījums tiek izpildīts pirmais.
