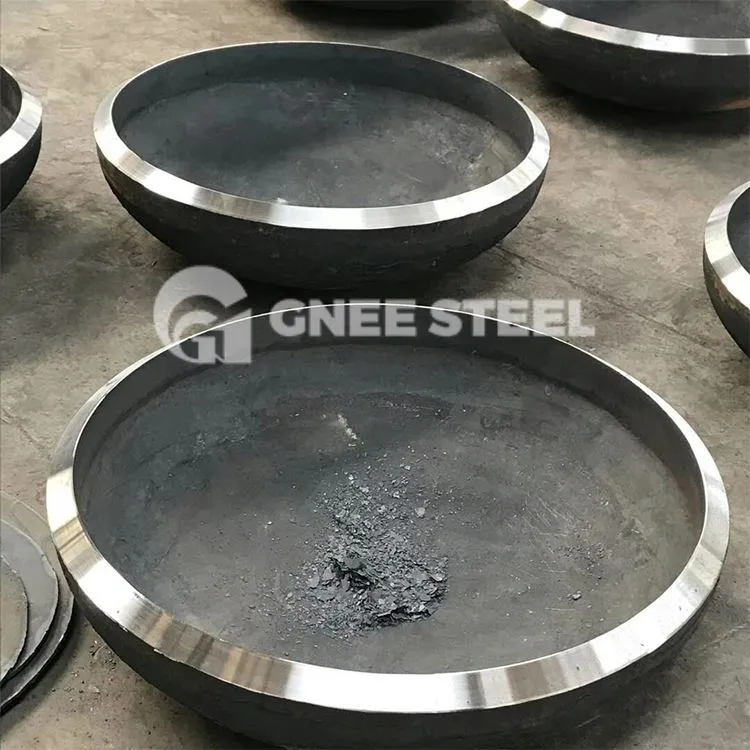

Biezsienu caurules vāciņš
Galva attiecas uz komponentu, ko izmanto, lai aizvērtu konteinera galu, lai izolētu iekšējo un ārējo datu nesēju, ko sauc arī par gala vāciņu. Cilindrisku konteineru galviņas parasti ir rotējoši apvalki. Pēc galvas virsmas formas to var iedalīt izliektā, koniskā, plakanā un kombinētā formā. Izliektas galvas attiecas uz galviņām ar izliektu ārējās virsmas formu, piemēram, puslodes, ovālas, šķīvja formas un sfēriskas galvas bez atlokiem. Dažos gāzes balonos tiek izmantota izliekta uz iekšpusi kombinēta formas apakšējā galva, kas var ne tikai nodrošināt izturību, bet arī apmierināt drošas lietošanas vajadzības.
- Izmērs: DN15-DN1200
Sienas biezums: SCH5-SCH160
Veidlapas: puslodes formas caurules vāciņš, ovāls caurules vāciņš un apakštasītes caurules vāciņš
- Caurules vāciņš, kas ražots, izmantojot augstākās kvalitātes izejvielas:
Oglekļa tērauda gala vāciņi
Nerūsējošā tērauda gala vāciņi
ASTM/ASME A234 WPB
ANSI B16.9 / 16.28
Cauruļu vāciņi saskaņā ar DIN 2617
DIN 28011
Gala vāciņi 18 collu API 5L X46 - DIN28011
Gala vāciņi 22 collu API 5L X46 - DIN28011
Gala vāciņi 48 collu API 5L X46 - DIN28011
Torisfēriska galva saskaņā ar DIN 28011
Biezu sienu tērauda cauruļu vāciņu izmēru tabula
| Kods FOSTD - FOXS | Nominālais diametrs | Siena Th. S mm | Augstums H mm | Teorētiskais svars kg | |||
| Aptauja. | D mm | STS | XS | STS | XS | ||
| 5 | 1/2 | 21.34 | 2.77 | 3.73 | 25.4 | 0.03 | - |
| 7 | 3/4 | 26.67 | 2.87 | 3.91 | 25.4 | 0.06 | 0.08 |
| 10 | 1 | 33.40 | 3.38 | 4.55 | 38.1 | 0.10 | 0.14 |
| 12 | 1'' 1/4 | 42.16 | 3.56 | 4.85 | 38.1 | 0.14 | 0.18 |
| 15 | 1'' 1/2 | 48.26 | 3.68 | 5.08 | 38.1 | 0.16 | 0.23 |
| 20 | 2 | 60.32 | 3.91 | 5.54 | 38.1 | 0.27 | 0.32 |
| 25 | 2'' 1/2 | 73.02 | 5.16 | 7.01 | 38.1 | 0.41 | 0.45 |
| 30 | 3 | 88.90 | 5.49 | 7.62 | 50.8 | 0.65 | 0.82 |
| 40 | 4 | 114.30 | 6.02 | 8.56 | 63.5 | 1.15 | 1.54 |
| 50 | 5 | 141.30 | 6.55 | 9.52 | 76.2 | 1.90 | 2.59 |
| 60 | 6 | 168.27 | 7.11 | 10.97 | 88.9 | 2.92 | 4.10 |
| 80 | 8 | 219.07 | 8.18 | 12.70 | 101.6 | 5.07 | 7.3 |
| 100 | 10 | 273 | 9.27 | 12.70 | 127 | 9.1 | 12.0 |
| 120 | 12 | 323.9 | 9.52 | 12.70 | 152 | 13.6 | 17.0 |
| 140 | 14 | 355.6 | 9.52 | 12.70 | 165 | 14.42 | 19.8 |
| 160 | 16 | 406.4 | 9.52 | 12.70 | 178 | 18.86 | 25.89 |
| 180 | 18 | 457.2 | 9.52 | 12.70 | 203 | 27.65 | 36.52 |
| 200 | 20 | 508 | 9.52 | 12.70 | 229 | 35.60 | 46.98 |
| 240 | 24 | 609.6 | 9.52 | 12.70 | 267 | 46 | 64.60 |
Tērauda caurules vāciņš
