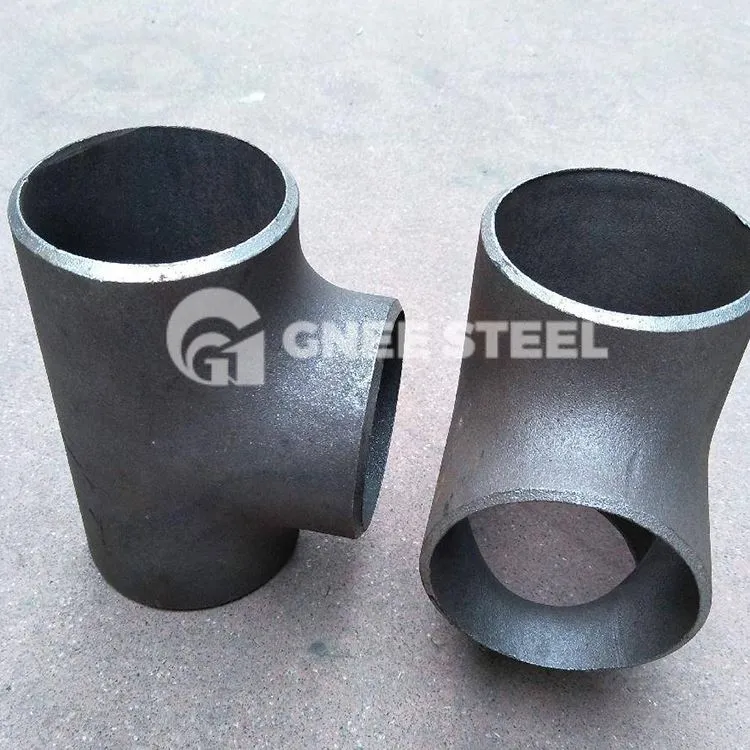

A105 oglekļa tērauda kalti veidgabali

A105 ir ASV ASTM standarta numurs, A vārdā parastais oglekļa strukturālais tērauds, cauruļvadu sistēma, parasti A105 var aizstāt 20, bet 20 nevar pilnībā aizstāt A105, jo izturības atšķirība joprojām ir liela. Bet A105 stresa korozijas plaisāšanas (SCC) izturība ir nedaudz sliktāka par 20.

A105 Armatūras specifikācija

Standarta	ASTM / ASME A105/ A105N/ A694 F42/46/52/56/60/65/70 / A350 LF3/ A350 LF2
Izmēri	1/2" līdz 4"
Spiediena reitings	2000#, 3000#, 6000#, 9000#
Novērtējums	F42 / F46 / F52 / F56 / F60 / F65 / F70
Diapazons	150#, 300#, 400#, 600#, 900#, 1500# & 2500#.
Tips	Socketweld veidgabali, vītņoti veidgabali
Veidlapa	T-savienojums, pilna sakabe, pussavienojums, elkonis 45 ° un 90 °, nipelis, krustojums, vāciņš, spraudnes bukse

ASTM A105 mehānisko īpašību tabula

Stiepes izturība min.		Izneses stiprums min.		Pagarinājums min.	Platības samazināšana, min.	Cietība
Mpa	KSI	Mpa	KSI	%	%	HBW
485	70	250	36	22	30	137-187

ASME SA 105 veidgabali Ekvivalen Material Grade

Pielāgošanas klase	Montāžas savienojums	Caurules ekvivalents
		Grafiks Nr.	Sienas apzīmējums
2000	KNL	Sch. 80	XS
3000	KNL	Sch. 160	–
6000	KNL	–	XXS
3000	SW	Sch. 80	XS
6000	SW	Sch. 160	–
9000	SW	–	XXS

ASTM A105 veidgabalu svars

IZMĒRS	A	B	DAUDZUMS	SVARS
¼	0.81	0.88	160	0.20
⁄	0.97	1.00	130	0.26
½	1.12	1.31	100	0.57
¾	1.31	1.5	75	0.71
1	1.5	1.81	40	1.08
1 ¼	1.75	2.19	25	1.68
1 ½	2.00	2.44	18	2.38
2	2.38	2.97	10	3.55
2 ½	3.00	3.62	4	6.22
3	3.38	4.31	2	10.36
4	4.19	5.75	1	23.91

oglekļa tērauda kalti cauruļu veidgabali
