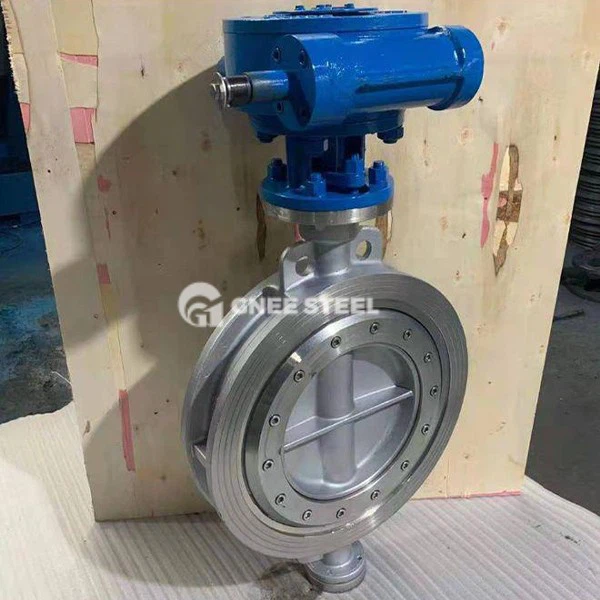

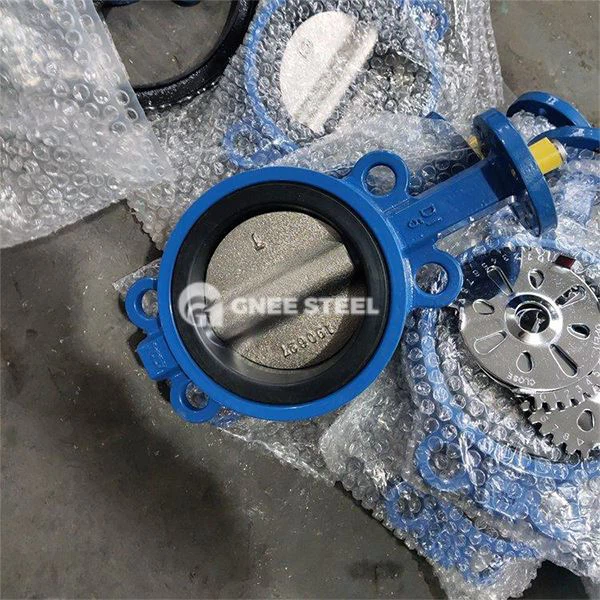

Vafeļu stila tauriņu vārsti



Vafeļu tauriņu vārsti ir parastie rūpniecisko cauruļvada vārsti, ko galvenokārt izmanto šķidrumu kontrolei cauruļvados. Viņu kompaktais dizains padara tos īpaši piemērotus lietojumprogrammām, kurās vietas ir ierobežotas vai caurules ir īsas. Vafeļu tauriņu vārsti savienojas starp diviem cauruļu atlokiem, izmantojot radzes skrūves, padarot uzstādīšanu un apkopi salīdzinoši vieglu.



VAFFUTA Tauriņa vārsta darba princips

Kad izpildmehānisms pagriež vārsta kātu, attiecīgi griežas pie kāta piestiprinātais disks. Kad disks griežas perpendikulāri caurules asij, vārsts ir aizvērts, bloķējot barotnes plūsmu. Kad disks griežas paralēli caurules asij, vārsts ir pilnībā atvērts, ļaujot barotnei vienmērīgi plūst. Atklāšanas procesa laikā diska rotācijas leņķi (0–90 grādi) var kontrolēt, lai pielāgotu plūsmas ātrumu. Noslēguma efekts starp disku un vārsta sēdekli efektīvi novērš noplūdi, kad aizveras. Noslēguma veiktspēja ir atkarīga no blīvējuma virsmas materiāla un apstrādes precizitātes.



Vafer tipa tauriņu vārstu priekšrocības

• Kompakta struktūra un elastīga uzstādīšana

Vafer savienojumam nav nepieciešams papildu atloka atbalsts, un to var tieši integrēt cauruļvadu sistēmā, ievērojami samazinot uzstādīšanas sarežģītību un saglabājot vietu.

Tas ir piemērots lietojumiem ar slēgtām telpām vai īsām cauruļu atstatumiem, piemēram, gaisa kondicionēšanas sistēmu un notekūdeņu attīrīšanas iekārtu aerācijas sistēmu celtniecībai.

• Ātra atvēršana un aizvēršana, bez piepūles darbība

Tauriņa vārstu var pilnībā atvērt vai aizvērt ar diska grādu 90 grādos, ar īsu iedarbināšanas laiku (parasti mazāks vai vienāds ar 9 sekundēm), padarot to piemērotu lietojumprogrammām, kurām nepieciešama ātra izslēgšana vai regulēšana.

Manuāla darbība ir vienkārša, un elektriskie/pneimatiskie izpildmehānismi atbalsta attālo automatizāciju, uzlabojot sistēmas reakcijas ātrumu.

• Lieliska blīvēšanas veiktspēja

Elastomēra blīvējuma struktūra: izgatavoti no tādiem materiāliem kā nitrila gumija un fluororubber, tā darbojas temperatūras diapazonā no -40 grādiem līdz 130 grādiem, sasniedzot divvirzienu burbuļa necaurlaidīgu blīvējumu un panākot VI klases noplūdes vērtējumu.

Metāla cietā blīvējuma struktūra: piemērota augstas temperatūras apstākļiem (līdz 425 grādiem), piemēram, elektrostacijas dūmgāzu kanāliem. Blīvējuma virsma ir cieši uzstādīta līdz 0,01 mm, un tā kalpošanas laiks ir līdz 100 000 atvēršanas un aizvēršanas cikliem.

• Spēcīga izturība pret koroziju un plašu lietojumu klāstu.

Vārsta korpuss ir pieejams oglekļa tērauda, nerūsējošā tērauda, kaļamā dzelzs un citos materiālos, pielāgojoties dažādiem barotnēm (piemēram, ūdenim, tvaikam, eļļai, skābei un sārmu šķīdumiem).

Blīvējuma materiāla temperatūras pretestības diapazons ir -40 grādi līdz 425 grādiem, kas atbilst zemas vai augstas temperatūras darbības apstākļu vajadzībām.

• Divfunkcijas regulēšana un izslēgšana

Ja tas ir aprīkots ar vārsta pozicionētāju, tas var saņemt 4-20 mA signālu, lai precīzi kontrolētu diska atvēršanu, sasniedzot plūsmas, spiediena un citu parametru proporcionālu regulēšanu.

Piemērots zema spiediena, liela un vidēja diametra cauruļvadiem, tas piedāvā lielu plūsmas ietilpību (augsta CV vērtība) un minimālu spiediena kritumu.

• Zemas uzturēšanas izmaksas

Vienkāršā struktūra ļauj ērti izjaukt un uzturēt apkopi, samazinot uzturēšanas izmaksas un laiku.

Elastīgo blīvējuma gredzenu ieteicams nomainīt ik pēc trim gadiem. Metāla blīvējumiem ir nepieciešama regulāra blīvējuma virsmas atdalīšana. Augstas temperatūras darbības apstākļos smērviela jāatstāj ik pēc sešiem mēnešiem.





• Nominālais diametrs DN25-DN2000
• Nominālais spiediens 0,1–2,5 MPa
• Darba temperatūra: elastomēra blīvējums: -40 grāds līdz 130 grādiem; Metāla blīvējums: mazāks vai vienāds ar 425 grādiem
• Piemērojamie barotnes: ūdens, gaiss, tvaiks, eļļa, skābe un sārmu šķīdumi utt.
• Noplūdes līmenis: atbilst GB/T13927-1992 standartam (nulles noplūde)
• Piedziņas režīms: manuāls, elektrisks, pneimatisks, hidraulisks
• Vadības signāls: 4-20 mA (modulēšana), ieslēgts/izslēgts (izslēgšana)
• Blīvējuma struktūra: elastomērs blīvējums, metāla blīvējums, trīskāršs ekscentrisks blīvējums
