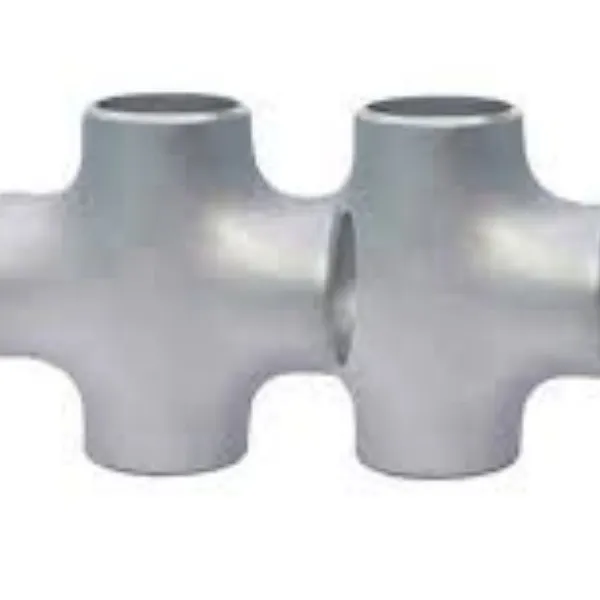

Tērauda cauruļu krustojums
ASME B16.9 tērauda cauruļu šķērsveidgabali ir izstrādāti un ražoti saskaņā ar starptautisko ASME B16.9 standartu. Visbiežāk izmantotie materiāli ir oglekļa tērauds un nerūsējošais tērauds. Tam var būt viena ieplūde un trīs izplūdes atveres vai trīs ieplūdes un viena izplūde.
Tērauda caurules šķērsizmērs un specifikācija ir izstrādāta kā ANSI/ASME B16.9 standarts, tā var būt vienāda vai samazināta. Tam ir tāda pati funkcija kā sadurmetinājuma tee, kas nodrošina savienojuma atzaru, bet retāk tiek izmantots, jo izmaksas ir augstākas un ražošanas tehnoloģija.
Tērauda caurule ar vienādu šķērsgriezumu Tērauda cauruļu samazināšanas šķērsgriezums
Sadurmetināšanas veidgabali tiek izmantoti cauruļvadu sistēmā, lai mainītu vides virzienu vai funkciju, atzarotu, samazinātu caurules izmēru vai pievienotu palīgierīces. Tie ir pieejami vairākos veidos, piemēram, elkonis, tee, vāciņš, reduktors, stub end un oelt, kas tiek ražoti aukstā un karstā formēšanā, pamatojoties uz ASTM A403 un ASTM A234 specifikāciju.
ASTM A403 ir reprezentatīva standarta specifikācija nerūsējošā tērauda savienotājelementiem, parasti izmantotās kategorijas ir SS304, SS316, SS321 un SS310S. Tas ir nerūsējošā, skābes izturīga tērauda saīsinājums, kas ir izturīgs pret vājām kodīgām vidēm, piemēram, gaisu, tvaiku, ūdeni vai citiem.
ASTM A234 WPB ir plaši izmantota oglekļa tērauda materiāla marka, un tā ir saskaņota ar ASTM A106B / API 5L B / A53B caurulēm un ASTM A105 atlokiem cauruļvadu sistēmā. Tam ir labas īpašības ar zemākām izmaksām.
ASME B16.9 šķērscauruļu veidgabalu specifikācija
| Formas veids | Vienāds un samazinošs Cross Tee |
| Izmēru diapazons | 1/2" - 80"/DN15 - 2000 |
| Biezuma grafiks | SCH 10, SCH 40, SCH 80, SCH 160, XXS |
| Oglekļa tērauda materiāls | ASTM A234 WPB/WPC, ASTM A420 WPL6, A860 WPHY 42/46/56/60/65 |
| Leģētā tērauda materiāls | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92,15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-51512CrMor,2CMor 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Nerūsējošā tērauda materiāls | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L, A815 S32205, S31803, 32750, 32760 |
ASME B16.9 tērauda cauruļu krustveida veidgabalu rasējums un izmēri
| Nominālais izmērs | Ārējais diametrs pie slīpuma | No centra līdz galam | ||
| DN | NPS | OD1 × OD2 | C | M |
| 15 | 1/2 | 21.3 | 25 | 25 |
| 20 | 3/4 | 26.7 | 29 | 29 |
| 25 | 1 | 33.4 | 38 | 38 |
| 32 | 11/4 | 42.2 | 48 | 48 |
| 40 | 11/2 | 48.3 | 57 | 57 |
| 50 | 2 | 60.3 | 64 | 64 |
| 65 | 21/2 | 73.0 | 76 | 76 |
| 80 | 3 | 88.9 | 86 | 86 |
| 90 | 31/2 | 101.6 | 95 | 95 |
| 100 | 4 | 114.3 | 105 | 105 |
| 125 | 5 | 141.3 | 124 | 124 |
| 150 | 6 | 168.3 | 143 | 143 |
| 200 | 8 | 219.1 | 178 | 178 |
| 250 | 10 | 273.0 | 216 | 216 |
| 300 | 12 | 323.8 | 254 | 254 |
| 350 | 14 | 355.6 | 279 | 279 |
| 400 | 16 | 406.4 | 305 | 305 |
| 450 | 18 | 547.0 | 343 | 343 |
| 500 | 20 | 508.0 | 381 | 381 |
| 550 | 22 | 559.0 | 419 | 419 |
| 600 | 24 | 610.0 | 432 | 432 |
| 650 | 26 | 660.0 | 495 | 495 |
| 700 | 28 | 711.0 | 521 | 521 |
| 750 | 30 | 762.0 | 559 | 559 |
| 800 | 32 | 813.0 | 597 | 597 |
| 850 | 34 | 864.0 | 635 | 635 |
| 900 | 36 | 914.0 | 673 | 673 |
| 950 | 38 | 965.0 | 711 | 711 |
| 1000 | 40 | 1016.0 | 749 | 749 |
| 1050 | 42 | 1067.0 | 762 | 711 |
| 1100 | 44 | 1118.0 | 813 | 762 |
| 1150 | 46 | 1168.0 | 851 | 800 |
| 1200 | 48 | 1219.0 | 889 | 838 |
| 1300 | 52 | 1321.0 | 965 | 914 |
| 1400 | 56 | 1422.0 | 1041 | 965 |
| 1500 | 60 | 1524.0 | 1118 | 1016 |
| 1600 | 64 | 1626.0 | 1194 | 1092 |
| 1700 | 68 | 1727.0 | 1270 | 1168 |
| 1800 | 72 | 1829.0 | 1320 | 1245 |
| 1900 | 76 | 1930.0 | 1422 | 1320 |
| 2000 | 80 | 2032.0 | 1499 | 1397 |
Piezīmes
1) Papildus iepriekš minētajiem standartiem tiek piemēroti arī GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 utt. standarti.
2) Taisnajiem krustiem ar DN ir lielāks vai vienāds ar 650 (NPS 26) un reducējošiem krustiem, kuru DN ir lielāks vai vienāds ar 350 (NPS 14 ), ieteicams izmantot izplūdes izmērus (tas nozīmē, ka var izmantot citus izmērus ).
3) Krustiem, kuru izmēri ir lielāki par tabulā norādītajiem, tie tiks piegādāti atbilstoši pircēja un ražotāja saskaņotajam izmēram vai ražotāja izmēram.
