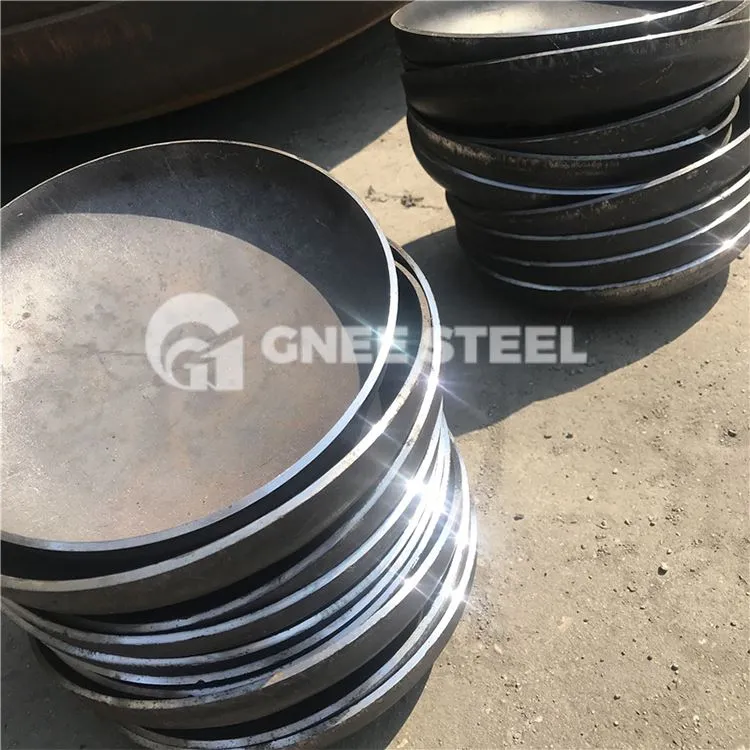

Caurules vāciņš
Galva ir tvertnes sastāvdaļa, kas ir savienota ar cilindru ar metināšanu. (Kā parādīts zemāk) Pēc dažādām ģeometriskām formām tās var iedalīt sfēriskā, eliptiskā, šķīvja, sfēriskā vāciņa, koniskā apvalka un plakanā pārsega veidos. Tostarp sfēriskas, eliptiskas, šķīvja formas un sfēriskas cepures formas galviņas kopā tiek sauktas arī par izliektu galvu. Metināšanas ziņā to iedala sadurmetināšanas galviņā un ligzdas metināšanas galviņā. Izmanto dažādās konteineru iekārtās, piemēram, uzglabāšanas tvertnēs, siltummaiņos, torņos, reaktoros, katlos un separācijas iekārtās utt. Materiāli ietver oglekļa tēraudu (A3, 20#, Q235, Q345B, 16Mn utt.), nerūsējošo tēraudu (304, 321, 304L, 316, 316L utt.), leģētais tērauds (15Mo3 15CrMoV 35CrMoV 45CrMo), alumīnijs, titāns, varš, niķelis un niķeļa sakausējumi utt.
Sadurmetināšanas vāciņš
Standarta:ASTM A234, MSS SP-75, ASTM A403
Ražošanas standarts:ASME B16.9, DIN2615, JIS B2312
Izmēru diapazons:1/2", 1", 2", 3", 4", 6", 8", 10", 12", 16", 20" līdz 48". (DN15-DN1200)
Biezums:SCH 10, SCH 40, SCH 80
Virsmas pārklājumi:Melni krāsots, lakots, pārklāts ar epoksīdu, cinkots
Kontaktligzdas metināšanas vāciņš (un vītņots vāciņš)
Standarta:ASTM A105, ASTM A182
Ražošanas standarts:ASME B16.11
Izmēri:1/2", 1", 1/2", 2" un līdz 4"
Spiediena rādītāji: 2000#, 3000#, 6000#, 9000#
Gāzes vada vāciņa svars
| DN | NPS | Aptuvenais svars/kg | ||
|---|---|---|---|---|
| Hex galva | Apaļa galva | Kvadrātveida galva | ||
| 6 | 1/8 | 0.01 | 0.02 | 0.01 |
| 8 | 1/4 | 0.02 | 0.05 | 0.01 |
| 10 | 3/8 | 0.04 | 0.07 | 0.03 |
| 15 | 1/2 | 0.06 | 0.13 | 0.05 |
| 20 | 3/4 | 0.12 | 0.19 | 0.08 |
| 25 | 1 | 0.22 | 0.37 | 0.17 |
| 32 | 1 1/4 | 0.43 | 0.54 | 0.28 |
| 40 | 1 1/2 | 0.54 | 0.68 | 0.4 |
| 50 | 2 | 1.09 | 1.45 | 0.63 |
| 65 | 2 1/2 | 1.72 | – | 1 |
| 80 | 3 | 2.18 | – | 1.54 |
| 100 | 4 | 5.9 | – | 3.85 |
Caurules gala vāciņš
Cauruļu vāciņu uzlikšana
- Galva ir neaizstājama un svarīga sastāvdaļa spiedtvertņu iekārtās daudzās nozarēs, sākot no naftas ķīmijas, atomenerģijas līdz pārtikas un farmācijas rūpniecībai.
- Galva ir spiedtvertnes gala vāks un galvenā spiedtvertnes spiedienu nesošā sastāvdaļa. Tās funkcija ir blīvēšana. Pirmkārt, tiek izgatavots tvertnes formas spiedtvertnes augšējais un apakšējais dibens. Otrkārt, kad caurule sasniedz savu galu un vairs nav gatava izstiepties uz priekšu, tiek izmantota galva, lai cauruli noslēgtu ar metināšanu. Produkti, kuriem ir galvai līdzīgas funkcijas, ietver žalūzijas un cauruļu vāciņus, taču šie divi izstrādājumi ir noņemami. Pēc tam, kad galva ir metināta, to nevar izjaukt. Pieskaņotajos cauruļu veidgabalos ietilpst spiedtvertnes, caurules, atloki, līkumi, tējas, krusti un citi izstrādājumi.
- Galvas kvalitāte ir tieši saistīta ar ilgstošu drošu un uzticamu spiedtvertnes darbību.
