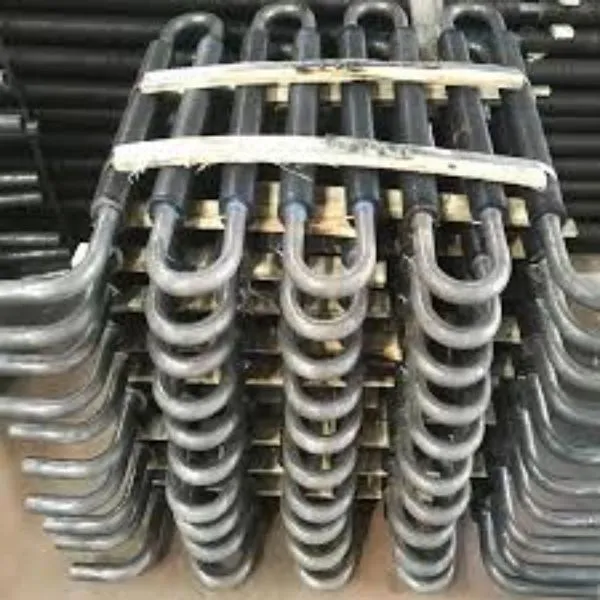

Serpentine Finned Tubes|Salieciet spuru caurules

Caurules ar serpentīna spurām vai līkumainās spuru caurules ir svarīgs siltuma pārneses ierīču veids, ko izmanto daudzos rūpnieciskos lietojumos, piemēram, katlos un siltummaiņos. To unikālais dizains, kas ietver nepārtrauktu spuru un līkumu serpentīna formā ap cauruļu ārējo virsmu, palielina caurules virsmas laukumu un uzlabo siltuma pārnesi starp cauruli un apkārtējo vidi.

Kādi ir serpentīna cauruļu galvenie lietojumi?

Galvenie lietojumi

Mazas enerģijas taupīšanas ierīces

Īpašu serpentīna cauruli var izveidot tā, lai tā atbilstu īpašām prasībām. Šo dizainu var optimizēt ierīces izmēram un formai un nepieciešamajiem siltuma pārneses parametriem.

Atjaunojamās enerģijas sistēmas

Serpentīna caurules var izmantot, lai pārnestu siltumu no saules paneļiem vai pazemes siltuma avotiem uz ūdeni vai citiem šķidrumiem. Šis process palielina sistēmas efektivitāti un samazina enerģijas patēriņu.

Elektronikas dzesēšana

Serpentīna caurules var izmantot, lai nodotu siltumu prom no elektroniskajiem komponentiem, uzlabojot to veiktspēju un pagarinot to kalpošanas laiku.

Serpentīna caurules ir īpaši noderīgas nozarēs, kur ir nepieciešams augsts siltuma pārneses ātrums, piemēram, naftas ķīmijas un elektroenerģijas ražošanas nozarēs. Tos var izmantot dažādās siltummaiņu konstrukcijās, piemēram, apvalka un cauruļu siltummaiņos vai ar gaisu dzesējamos siltummaiņos, un tos bieži izmanto lietojumos, kur telpa ir ierobežota.

Kopumā mazām enerģijas taupīšanas ierīcēm paredzētas īpašas serpentīna caurules dizains būs atkarīgs no ierīces īpašā pielietojuma un prasībām. Tomēr, rūpīgi izstrādājot un optimizējot, šīm caurulēm var būt svarīga loma dažādu enerģijas taupīšanas ierīču efektivitātes un veiktspējas uzlabošanā.

Serpentīna cauruļu izmērs:

Serpentīna caurules ir pieejamas plašā izmēru un spuru veidu klāstā, lai atbilstu dažādām pielietojuma prasībām. Galvenie serpentīna cauruļu izmēru parametri ir:

Caurules diametrs: caurules diametrs ir pamatcaurules ārējais diametrs, kas atkarībā no pielietojuma var svārstīties no dažiem milimetriem līdz vairākām collām.

Spuras augstums: spuras augstums ir attālums starp pamatnes cauruļu ārējo virsmu un spuras augstāko punktu. Spuru augstums var svārstīties no dažiem milimetriem līdz vairākiem centimetriem.

Spuras biezums: spuras biezums ir spuras materiāla biezums, kas var atšķirties atkarībā no spuras veida un pielietojuma prasībām.

Spuras solis: spuras solis ir attālums starp blakus esošajām spurām gar caurules apkārtmēru. Spuru slīpums var atšķirties atkarībā no pielietojuma prasībām.

Spuru veidi, ko parasti izmanto serpentīna caurulēs ar spurām, ir:

Izspiesta spura

Presētām caurulēm ar spurām ir spuras, kas tiek veidotas, izspiežot spuras materiālu caur matricu uz pamatnes cauruļu ārējās virsmas. Šī procesa rezultātā tiek iegūtas spuras, kas ir stingri piestiprinātas pie pamatnes caurules un kurām ir izcilas siltuma pārneses īpašības.

L-pēdas spura

L-pēdas spurainām caurulēm ir spuras, kas ir piestiprinātas pie pamatcaurules, izmantojot L-veida pēdas, kas ir piemetinātas vai pielodētas pie cauruļu ārējās virsmas. Šāda veida spuras nodrošina labu siltuma pārnesi un ir piemērotas lietošanai augstā temperatūrā.

G-Fin

G-spuras caurulēm ir spuras, kuras izveido, velmējot plakanu spuras materiāla sloksni G formas konfigurācijā un pēc tam piestiprinot to pie pamatnes caurules, izmantojot mehāniskas metodes. G-fin caurulēm ir augsts siltuma pārneses ātrums, un tās ir piemērotas izmantošanai kompaktos siltummaiņos.

Rievota spura

Rievotajām caurulēm ir spuras, kuras veidojas, rievojot pamatcaurules ārējo virsmu, veidojot nelielas izciļņas, kas palielina siltuma pārneses laukumu. Rievotās spuras ir piemērotas lietojumiem, kur nepieciešams augsts siltuma pārneses ātrums.

hFW Cieta spura

Augstfrekvences metinātām cietajām spuru caurulēm ir nepārtraukta spura, kas tiek piemetināta uz pamatnes caurules ārējās virsmas, izmantojot augstfrekvences metināšanas procesu. Spuras var izgatavot no dažādiem materiāliem, piemēram, oglekļa tērauda sloksnes, leģētā tērauda sloksnes un nerūsējošā tērauda sloksnes.

HFW zobainā soma

No otras puses, augstfrekvences metinātām zobainām spuru caurulēm ir spuras ar zobainām malām, kas tiek piemetinātas uz pamatnes caurules, izmantojot augstfrekvences metināšanas procesu. Spuru zobi rada turbulenci šķidruma plūsmā, kas palielina siltuma pārneses koeficientu un uzlabo siltummaiņa kopējo efektivitāti.

Serpentīna cauruļu galvenā izmēra un spuras veida izvēle būs atkarīga no īpašajām pielietojuma prasībām, piemēram, siltuma pārneses ātruma, šķidruma plūsmas ātruma un spiediena krituma.
