Produktu apraksts

Kas ir augstas plūsmas caurule?

Augstas plūsmas caurules ir siltummaiņa cauruļu veids, kas ir paredzēts, lai apstrādātu augstu siltuma pārneses ātrumu un lielu šķidruma ātrumu. Šīs caurules parasti izmanto lietojumos, kur ir nepieciešams pārnest lielu siltuma daudzumu, piemēram, elektroenerģijas ražošanā, naftas ķīmijas pārstrādē un atkritumu siltuma reģenerācijas sistēmās.

Augstas plūsmas caurulēm ir raksturīgi to augstie siltuma pārneses koeficienti, kas nosaka, cik labi siltummaiņa caurule spēj pārnest siltumu starp caur to plūstošajiem šķidrumiem. Šīs caurules ir izstrādātas ar īpašu ģeometriju, kas ļauj palielināt turbulenci un šķidrumu sajaukšanos, kā rezultātā palielinās siltuma pārneses ātrums.

Viena no galvenajām augstas plūsmas cauruļu izmantošanas priekšrocībām ir to spēja izturēt lielu šķidruma ātrumu. Tas ļauj palielināt siltuma pārneses ātrumu un uzlabot siltummaiņu sistēmu efektivitāti. Turklāt augstas plūsmas caurules bieži ir konstruētas tā, lai tās būtu izturīgākas pret piesārņojumu un koroziju, kas var samazināt apkopes prasības un palielināt siltummaiņa kalpošanas laiku.

Ir pieejami dažādi augstas plūsmas cauruļu veidi, katrai no tām ir savs īpašs dizains un pielietojums. Daži izplatīti veidi ietver:

1. Spirālveida augstas plūsmas caurules: šīm caurulēm ir raksturīgas spirālveida spuras, kas palielina caurules virsmas laukumu un uzlabo siltuma pārneses efektivitāti.

2. Uzlabotas virsmas laukuma caurules: šīm caurulēm ir palielināts virsmas laukums to īpašās ģeometrijas dēļ, kas ļauj palielināt šķidruma turbulenci un sajaukšanos.

3. Iekšēji uzlabotas caurules: šīm caurulēm ir palielināts iekšējās virsmas laukums, parasti izmantojot turbulatorus vai citas iekšējās ģeometrijas, kas uzlabo šķidruma sajaukšanos un siltuma pārnesi.

Kopumā augstas plūsmas caurules ir daudzpusīgs un efektīvs risinājums liela siltuma daudzuma pārnešanai dažādos rūpnieciskos un komerciālos lietojumos. To spēja izturēt lielu šķidruma ātrumu, izturēt piesārņojumu un koroziju, kā arī nodrošināt augstus siltuma pārneses koeficientus padara tos par uzticamu un rentablu izvēli daudzām siltummaiņu sistēmām.

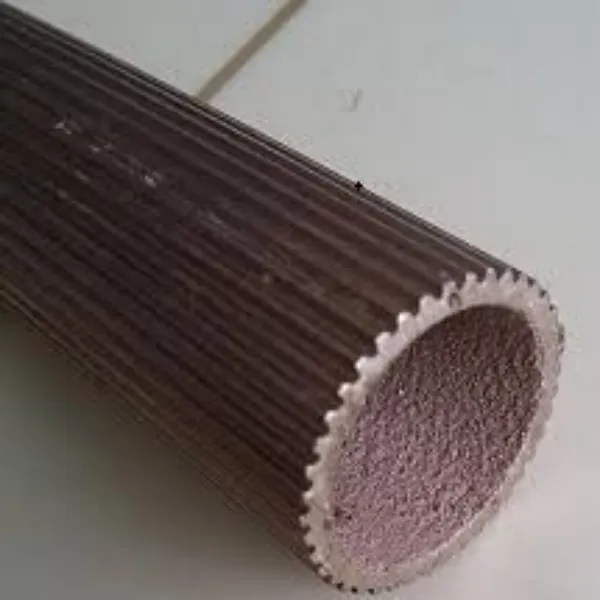

Saķepināta augstas plūsmas cauruleir ļoti efektīva siltuma apmaiņas caurule ar specifisku struktūru uz parastās siltummaiņas caurules virsmas, kas tiek saķepināta ar pulvermetalurģijas metodi. Virsmas porainā slāņa ieliektais caurums tiek savienots viens ar otru, un viršanas siltuma pārnesi var acīmredzami uzlabot, un siltuma pārneses efektu var palielināt vairāk nekā 20 reizes. Pagaidām tas attiecas uz augstākā cauruļu tipa siltuma pārneses elementa siltuma pārneses koeficientu, īpaši attiecināms uz alkāniem, alkēniem, spirtiem, piemēram, freona barotni.

Salīdzinot ar tukšo cauruli, porainajai caurulei ar saķepināšanas virsmu ir šādas priekšrocības:

(1) tas var ievērojami palielināt viršanas temperatūru, samazināt siltuma pārneses laukumu apmēram uz pusi, un tam ir plašas pielietošanas iespējas ķīmiskās un naftas ķīmijas rūpnīcās, piemēram, lielā etilēna un lielos aromātiskos produktos.

(2) ar ļoti nelielu atšķirību viršanas uzturēšanā zemas garšas enerģijas atgūšanai un zemas temperatūras viršanas siltuma pārnesei ir liela vērtība, to var izmantot, lai samazinātu sildīšanas tvaika temperatūru.

(3) kritiskā siltuma slodze ir par vairāk nekā 50% lielāka nekā parastajai caurulei.

(4) ir laba mēroga kavēšanas veiktspēja.

No vienas puses, augstas plūsmas caurule var samazināt tvaika pieprasījumu. No otras puses, tas var uzlabot siltuma pārneses spēju. Lielā siltuma pārneses sistēmā, jo ir vajadzīgas nelielas temperatūras atšķirības, nepieciešamo reboileru skaits ir ļoti liels. Augstas plūsmas caurules izmantošana var samazināt par 3/4 reboileru daudzumu un temperatūras starpību ΔT, kas nepieciešama tikai par 5 grādiem. Izmantojot augstas plūsmas cauruli, lai aizstātu tradicionālo tukšo cauruli, mēs varam novērst siltuma pārneses vājās vietas, apmierināt vajadzību pēc lielākas siltuma pārneses slodzes un ievērojami palielināt ražošanu. Tajā pašā laikā, saglabājot iekārtas efektivitāti, tā var samazināt izmaksas, izmantojot zemāku tvaika spiedienu.

Korpusa cietinātie produkti ir šādi:

Saķepināts porains pārklājums ārējai virsmai/zemas spuras iekšējai virsmai, Cannelure ārējai virsmai/ saķepināts porains pārklājums iekšējai virsmai, zāģzoba virsma ārējai virsmai/ aglomerēts porains pārklājums iekšējai virsmai, spuras ārējai virsmai/ saķepināts porains pārklājums iekšējai virsmai.

1.1 Augstas plūsmas caurules materiāls un izmērs

Materiāls: oglekļa tērauds, alumīnijs un tā tālāk.

Izmērs: ārējais diametrs 15-40mm, garums 500-12000 mm

Normālos apstākļos augstas plūsmas caurules vidusdaļa ir nostiprināta. Plaknes gali ir gludi, tāpēc to ir viegli valkāt un paplašināt. Augstas plūsmas caurule var veikt OEM atbilstoši klientu vajadzībām. Produkti ir iepakoti ar koka kastēm.

1.2. Piemērojamā vide augstas plūsmas siltummaiņiem

Etilēnglikols, dietilēnglikols, etilēntrihlorīds, etāns, propilēns, etilspirts.

1.3 Augstas plūsmas siltummaiņu pielietojumi

Augstas plūsmas siltummaini var izmantot fāzes maiņas iekārtās, piemēram, karburatorā, iztvaicētājā, kondensatorā un reboilerā utt. Konkrēti, piemēram, etilēna karburators, etilēna atdalīšanas ierīces augšējais kondensators un reboilers, etilēnglikola iztvaicēšanas kombinētā iekārta. un aromātiskais, galvenais gaisa atdalīšanas bloka kondensators-iztvaicētājs. Kā arī dabasgāzes sašķidrināšana, kriogēnā saldēšana, gaisa atdalīšana un jūras ūdens atsāļošana utt.

1) Naftas pārstrādes un naftas ķīmijas iekārtas

Piemēram, etilēna atdalīšanas ierīces augšējais kondensators un katls, etilēna karburators, katalītiskās šķidrās eļļas iztvaicētājs, etanola iztvaicētājs un etilēnglikola iztvaicētājs utt. Tas var samazināt siltuma pārneses laukumu par vairāk nekā 80%, kā arī samazināt ledusskapja jaudu. Ilgtermiņa darbības procesā poraina virsma ar uzlabotu viršanas siltuma pārnesi ir ļoti stabila, un nav notikusi koksēšanas vai zvīņošanās parādība. Tajā pašā laikā tas var ievērojami samazināt siltumnesēja patēriņu, līdz pat pazemināt siltumnesēja temperatūru.

2) Dabasgāzes attīrīšanas un atdalīšanas ierīces

Piemēram, kriogēnās gaisa atdalīšanas iekārtas reboileri kondensatoros. No vienas puses, tas var samazināt sākotnējās iztvaikošanas izmaksas - kondensācijas (dzesēšanas) siltummainis (samazināt siltuma pārneses virsmu); No otras puses, mazās darba temperatūras starpības dēļ tas var samazināt enerģijas patēriņu.

3) Jūras ūdens atsāļošana un atkritumu siltuma izmantošana

1.4. Augstas plūsmas siltummaiņa ekonomijas analīze

Lai izveidotu megatonu etilēna iekārtu komplektu, kopējās investīcijas parasti pārsniedz 20 miljardus RMB, saskaņā ar vēstures datiem siltummaiņu izmaksas veido aptuveni 30% no kopējām investīcijām, siltummaiņu izmaksas katrā lielajā etilēna projektā sasniegs gandrīz gandrīz 7 miljardi RMB. Bet, tā kā Ķīnas energoefektivitāte ir tikai 34%, kas atbilst attīstīto valstu līmenim pirms 20 gadiem, kas ir par desmit procentiem zemāka nekā pašlaik. Efektīvāka siltummaiņa izstrāde ar mazāku temperatūras starpību un mazāku siltuma pārneses virsmu var būt pirmais solis, kas tieši saistīts ar rūpnieciskās enerģijas taupīšanas attīstību. Augstas plūsmas caurules un augstas efektivitātes siltummaiņu izmantošana ir visefektīvākais un arī ekonomiskākais līdzeklis enerģijas izmantošanas efektivitātes uzlabošanai.

Pašlaik pieprasījums pēc augstas plūsmas caurules Ķīnā strauji pieaug, etilēna rūpniecībā un citās jomās augstas plūsmas caurulēm un augstas efektivitātes siltummaiņiem ir plašas pielietojuma perspektīvas, tāpēc tai ir milzīgs potenciālais tirgus pieprasījums. Amerikas Savienotajās Valstīs, Japānā un Vācijā ir daudz augstas efektivitātes siltuma pārneses cauruļu, taču tehnoloģija joprojām ir Ķīnas noslēpums, tāpēc vietējā etilēna rūpniecība bija spiesta izmantot importētas augstas plūsmas caurules.

Mūsu uzņēmuma izstrādātās augstas plūsmas caurules var samazināt siltuma pārneses virsmu un tradicionālo siltummaiņu izmēru (apmēram 80%), kā arī var samazināt siltummaiņu daudzumu lielos projektos un samazināt cauruļvadus, kontrolēt pamatu izbūvi un lidmašīnas nosēšanās izmaksas. Nomainot siltummaiņu cauruļu komplektu esošajā iekārtā, var atkal izmantot oriģinālo galvu, apvalku, cauruļvadus utt.
