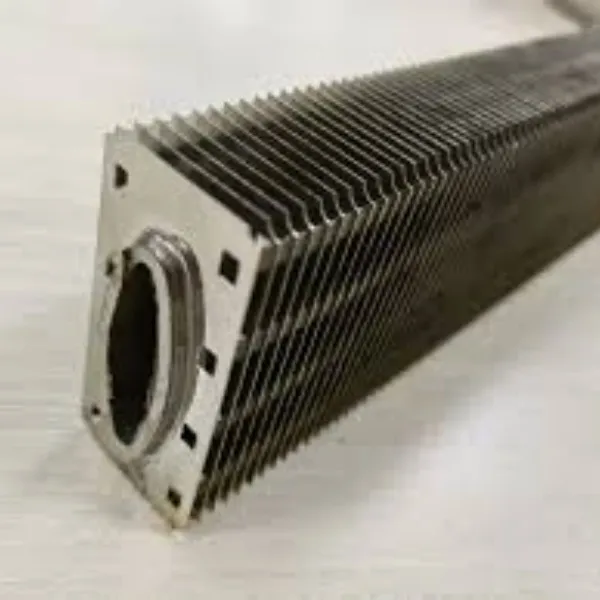

Eliptiska caurule ar taisnstūrveida spuru cauruli| Ovāla caurule ar spuru

Elipsveida cauruļu dizains izmanto eliptiskas formas cauruli ar efektīvu gaisa folijas formu, lai samazinātu gaisa plūsmas pretestību, lai gan šīs taisnstūrveida spuras var uzlabot siltuma pārneses īpašības salīdzinājumā ar apaļo cauruļu veidiem.

Ovāla caurule ir īpaša veida siltummainis ar ovālas formas pamatnes cauruli ar ārējām taisnstūrveida spurām. Šī dizaina varianti ietver ovālas taisnstūrveida caurules, ovālas-ovālas caurules, ovālas apaļas caurules, spirālveida ovālas plakanas caurules un ovālas H formas caurules ar spurām. Šīs ovālās caurules kļūst arvien populārākas, pateicoties to uzlabotajai efektivitātei salīdzinājumā ar tradicionālajām apaļajām caurulēm, padarot tās izplatītas tādās nozarēs kā etilēna ražošana un naftas pārstrāde.

Šo spuru izturība pret koroziju pēc karstās cinkošanas būs ļoti augsta. Šīs spuru caurules ir ļoti kompaktas, salīdzinot ar cita veida spuru caurulēm, un to siltuma pārneses efektivitāte ir ievērojama. Tāpēc to sauc arī par karsti cinkotām eliptiskām / ovālām spuru caurulēm.

1. Izgatavot bezšuvju vai metinātu ovālu tērauda cauruli;

2. Taisnstūrveida spuras caur veidni uz tērauda ruļļiem;

3. Automātiski piepildiet spuras elipsveida caurulēs;

4. Caurules ar spurām tika karsti cinkotas. Spuraina caurule tika iegremdēta izkausētā cinka tvertnēs. Plaisa starp spuru un serdes cauruli ir pilnībā aizpildīta ar cinku.

1. Salīdzinot ar apaļo cauruli, elipsveida caurulei ir vieglāk panākt kompaktu izkārtojumu, kas samazina visa siltummaiņa kopējo tilpumu, tādējādi samazinot grīdas laukumu. Samazina siltummaiņa kopējo izmēru un nospiedumu.

2. Eliptisku cauruļu formas īpašību dēļ gaisa sānu pretestība ir maza, un siltuma pārneses koeficients starp šķidrumiem palielinās; Termiskā pretestība caurulē ir salīdzinoši maza, kas palielina šķidruma siltuma pārnesi caurulē. Uzlabo siltuma pārneses koeficientu starp šķidrumiem, palielinot efektivitāti.

3. Eliptisku cauruļu siltuma pārneses laukums ir lielāks nekā apļveida caurulēm ar vienādu šķērsgriezuma laukumu, jo eliptisku cauruļu siltuma pārneses perimetrs ir garāks zem viena un tā paša šķērsgriezuma laukuma. Piedāvā lielāku siltuma pārneses perimetru nekā apļveida caurulēm, uzlabojot veiktspēju.

4. Taisnstūra tērauda spuras ir visbiežāk izmantotās elipsveida caurules ar augstu izturību. Pamatnes caurule nedrīkst būt sasalusi ziemā, un tai ir ilgs kalpošanas laiks. Taisnstūra tērauda spuras nodrošina izturību un ilgmūžību, novēršot tādas problēmas kā sasalšana un plaisāšana aukstā laikā.

5. Tā kā elipsveida caurules var izkārtot kompaktāk, priekšējās rindas caurulēm ir lielāka ietekme uz aizmugurējās rindas caurulēm. Cauruļu ārējās plūsmas pretestību var samazināt, palielinot aizmugurējo rindu cauruļu spuru atstatumu, taču cauruļu rindu skaits nedrīkst būt pārāk liels. Kompakta konfigurācija samazina ārējās plūsmas pretestību, efektīvi optimizējot gaisa cirkulāciju.

6. Elipsveida cauruļu maksimālā darba temperatūra sasniedz 400 grādus.

Lai nosūtītu jums tūlītēju piedāvājumu, mēs priecāsimies saņemt detalizētu pieprasījumu, tostarp:

• Pamatnes caurules materiāls

• Pamatnes caurules izmērs (OD x WT x garums)

• Spuru materiāls

• Spuras tips

• Spuru diametrs vai augstums

• Spuras biezums

• Spuras uz collu, metru vai spuras soli

• gludu, nespurotu galu garums

• Finned Tube Quantity

(Papildu izgatavošana, piemēram, cauruļu saliekšana vai metināšana caurules plāksnē vai montāžā)
