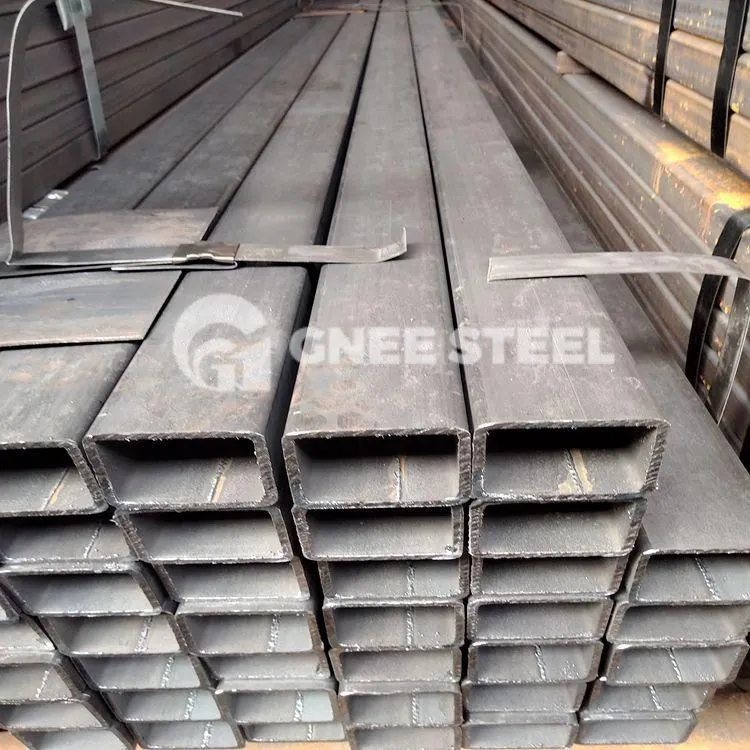

JIS G3466 oglekļa tērauda kvadrātveida un taisnstūrveida caurules

JIS G3466 ir japāņu industriālais standarts. JIS G3466 kvadrātveida un taisnstūrveida caurules ir oglekļa tērauda caurules, ko izmanto inženierbūvniecībā, celtniecībā un citās konstrukcijās.

JIS G3466 kvadrātveida un taisnstūrveida caurules specifikācija

Novērtējums: 400 STKR, 490 STKR

Kvadrātveida izmērs: 40*40mm-350*350mm

Taisnstūra izmērs: 20*50mm-200*400mm

Sienas biezums: 1.6-12mm

Pielietojums: inženierbūvei, arhitektūrai, citām konstrukcijām

Tehnika: aukstā apdare, karstā apdare, ERW

MOQ: 3 tonnas

Apmaksas noteikumi: T/T, L/C

JIS G3466 strukturālā cauruleĶīmiskais sastāvs:

Tērauda pakāpe	Ķīmiskais sastāvs %
	C	Si	Mn	P	S
400 STKR	0.25 maks.	-	-	0.040 maks.	0.040 maks.
490 STKR	0.18 maks.	0.55 maks.	1,50 maks.	0.040 maks.	0.040 maks.

JIS G3466 oglekļa strukturālā cauruleMehāniskās īpašības:

Tērauda pakāpe	Stiepes izturība	Ražas spēks	Pagarinājums %
	N/mm²	N/mm²	(Nr.5 testa paraugs)
400 STKR	400 {41} min.	245 {25} min.	23 min.
490 STKR	490 {50} min.	325 {33} min.	23 min.

JIS G3466 oglekļa strukturālā caurule



































Piecas metodes virsmas defektu noteikšanai JIS G3466 taisnstūrveida caurulēs

1. Virpuļstrāvas pārbaude
Virpuļstrāvas pārbaudei ir dažādas formas, tostarp parastā virpuļstrāvas pārbaude, tālvadības lauka virpuļstrāvas pārbaude, daudzfrekvenču virpuļstrāvas pārbaude un impulsu virpuļstrāvas pārbaude. Izmantojot virpuļstrāvas sensorus, dažāda veida un formas defekti uz JIS G3466 konstrukcijas cauruļu virsmas rada dažādus signālus. Šīs metodes priekšrocības ir augsta noteikšanas precizitāte, augsta jutība, ātrs noteikšanas ātrums un spēja noteikt gan cauruļu virsmu, gan apakšvirsmu neatkarīgi no virsmas piesārņotājiem, piemēram, eļļas. Trūkumi ietver augstu viltus noteikšanas līmeni, kad bezdefektu struktūras var nepareizi identificēt kā defektus, un grūtības pielāgot noteikšanas izšķirtspēju.

2. Ultraskaņas pārbaude
Kad ultraskaņas viļņi iekļūst materiālā un saskaras ar defektu, daļa skaņas viļņa tiek atspoguļota. Raidītājs un uztvērējs var analizēt atstarotos viļņus, lai precīzi noteiktu defektus. Ultraskaņas testēšanu parasti izmanto kalumu pārbaudei, nodrošinot augstu defektu noteikšanas jutību. Tomēr sarežģītu formu cauruļu pārbaude ir sarežģīta, taisnstūrveida caurulēm ir nepieciešams noteikts virsmas gluduma līmenis, un ir nepieciešams savienotājs, lai aizpildītu atstarpi starp zondi un pārbaudīto virsmu.

3. Magnētisko daļiņu pārbaude
Magnētisko daļiņu pārbaude darbojas, izveidojot magnētisko lauku JIS G3466 taisnstūra caurules materiālā. Ja ir virsmas vai gandrīz virsmas pārtraukumi vai defekti, magnētiskā lauka līnijas lokāli deformējas, veidojot magnētiskos stabus šajās pārrāvumos. Priekšrocības ietver zemus ieguldījumus aprīkojumā, augstu uzticamību un intuitīvus rezultātus. Trūkumi ir augstās ekspluatācijas izmaksas, nespēja precīzi klasificēt defektus un lēnāks noteikšanas ātrums.

4. Infrasarkanā pārbaude
Izmantojot augstfrekvences indukcijas spoles, uz JIS G3466 taisnstūra cauruļu virsmas tiek radītas virpuļstrāvas. Šīs strāvas liek defektu zonām patērēt vairāk elektroenerģijas, paaugstinot vietējo temperatūru. Šīs temperatūras paaugstināšanās infrasarkanā noteikšana palīdz noteikt defektu dziļumu. Infrasarkano staru testēšanu parasti izmanto defektu noteikšanai uz plakanām virsmām, un tā nav piemērota nelīdzenām metāla virsmām.

5. Magnētiskās plūsmas noplūdes pārbaude
Magnētiskās plūsmas noplūdes pārbaudes metode ir ļoti līdzīga magnētisko daļiņu testēšanai, taču piedāvā plašāku pielietojuma diapazonu, augstāku jutību un lielāku uzticamību salīdzinājumā ar magnētisko daļiņu testēšanu.
