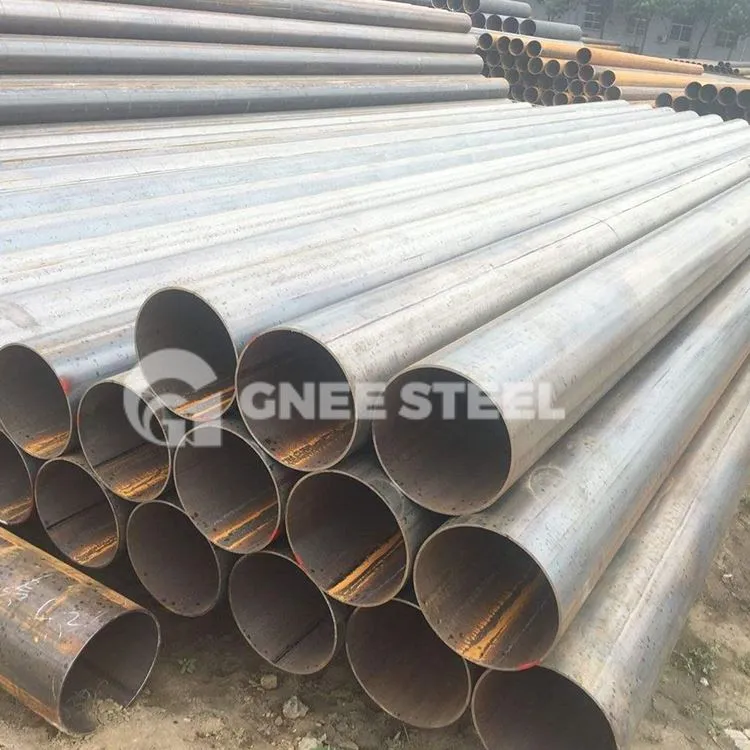

ERW tērauda caurule JIS G3444
Šis japāņu industriālais standarts nosaka oglekļa tērauda caurules izmantošanai civilajā inženierijā, celtniecībā, tērauda torņos, sastatnēs, pāļos, skavās un citās instalācijās.
Nosūtīt pieprasījumu
Tērzēšana tūlīt
Produkta ievads
Pamatu tērauda pāļiem šis standarts attiecas tikai uz metinātām tērauda caurulēm, kuru ārējais diametrs ir mazāks par 318,5 mm; pretslīdēšanas tērauda pāļiem šis standarts attiecas tikai uz bezšuvju tērauda caurulēm un metinātām tērauda caurulēm, kuru ārējais diametrs ir mazāks par 318,5 mm. Piemērojamais šī standarta izmēru diapazons parasti ir no 21,7 līdz 1016,0 mm ārējais diametrs.
| Prece | JIS G 3444 ERW konstrukciju tērauda caurule | ||||
| Ārējais diametrs | ERW / HFW | LSAW / DSAW | SSAW / HSAW | RHS | SHS |
| 1/8 - 20 colla (10.{1}} mm) |
12 - 56 collas (323.{1}},420 mm) |
8 - 126 collas (219.{1}},200 mm) |
40 x 20 mm - 1,000 x 800 mm |
15 x 15 mm - 1,000 × 1, 000 mm |
|
| sienas biezums | 0.4 - 16 mm | 6.0 - 40 mm | 6.0 - 26 mm | 1.0 - 30 mm | 0.6 - 30 mm |
| Garums | 5,8–12.{3}} m vai pēc klientu prasībām | ||||
| Standarta | GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120 utt. | ||||
| Novērtējums | SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, A/B pakāpe, X42, X52, X60, X70 utt. | ||||
| Virsma | Augstākā kvalitāte (atklāta, eļļota, krāsaina krāsa, 3LPE vai cita pretkorozijas apstrāde) | ||||
| Pārbaude | ar ķīmiskā sastāva un mehānisko īpašību analīzi; Izmēru un vizuālā pārbaude, arī ar nesagraujošo pārbaudi. |
||||
| Pieteikums | būve, elektropārvades torņu projekti, pāļu, ūdens, naftas un gāzes cauruļvadu inženierija, mašīnbūve, pašvaldību projekti, ceļi un to palīgiekārtas u.c. | ||||
| Iepakošana | Standarta eksports, vairumā / saišķos / neilona auduma maisos ar kuģošanai piemērotu iepakojumu; vai atbilstoši klientu prasībām. |
||||
| Piegādes laiks | 1. 20-45 dienas pēc depozīta saņemšanas vai apstiprinātas L/C 2. Atkarīgs no jūsu pasūtījuma daudzuma |
||||
| Maksājuma nosacījumi | 1. T/T: 30% T/T avanss, 70% atlikuma kopija B/L 2. L/C: redzamā vietā 3. T/T un L/C: 30% T/T avanss, 70% L/C |
||||
| Osta | Ķīnas galvenā osta | ||||
Jis G3444 ķīmiskais sastāvs
| Atzīmes simbols | C | Si | Mn | P | S |
| JIS G3444 STK 290 | – | – | – | 0.050maks. | 0.050maks. |
| JIS G3444 STK 400 | 0.25 maks. | – | – | 0.040maks. | 0.040maks. |
| JIS G3444 STK 490 | 0.18maks. | 0.55 maks. | 1,65 maks. | 0.035maks. | 0.035maks. |
| JIS G3444 STK 500 | 0.24 maks. | 0.35 maks. | 0.30 līdz 1.30 | 0.040maks. | 0.040maks. |
| JIS G3444 STK 540 | 0.23 maks. | 0.55 maks. | 1,50 maks. | 0.040maks. | 0.040maks. |
| Piezīmes: 1. Ja nepieciešams, var pievienot citus sakausējuma elementus, kas nav norādīti šajā tabulā. 2. Par STK540 ķīmisko sastāvu caurulēm, kuru sieniņu biezums pārsniedz 12,5 mm, pircējs un ražotājs var vienoties. |
|||||
Jis G3444 mehāniskās īpašības
| Atzīmes simbols |
Stiepes izturība N/mm2 |
Ienesīguma punkts vai pierādījuma stress N/mm2 |
Metināšanas stiepes N/mm2 |
Izlīdzināšanas pretestības spēks | Saliekamība | |
| Attālums starp plakanām plāksnēm (H) | Liekšanas leņķis, a) | Iekšpuse rādiuss | ||||
| Piemērojams ārējais diametrs | ||||||
| Visi ārējie diametri | Visi ārējie diametri | Visi ārējie diametri | Visi ārējie diametri | 50 mm vai mazāk | ||
| JIS G3444 STK 290 | 290 min. | – | 290 min. | 2/3D | 90 grādi | 6D |
| JIS G3444 STK 400 | 400 min. | 235 min. | 400 min. | 2/3D | 90 grādi | 6D |
| JIS G3444 STK 490 | 490 min. | 315 min. | 490 min. | 7/8D | 90 grādi | 6D |
| JIS G3444 STK 500 | 500 min. | 355 min. | 500 min. | 7/8D | 90 grādi | 6D |
| JIS G3444 STK 540 | 540 min. | 390 min. | 540 min. | 7/8D | 90 grādi | 6D |
| 1. PIEZĪME Šajā tabulā D apzīmē caurules ārējo diametru. PIEZĪME 2 1 N/mm 2=1 MPa Piezīme a) Liekuma leņķi mēra no lieces sākuma punkta. |
||||||
JIS G3444 ERW caurule
