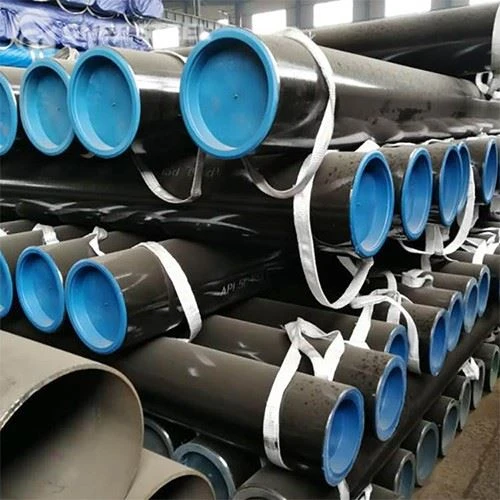

API 5L X65QS bezšuvju tērauda caurule
API 5L X65QS bezšuvju tērauda caurule ir augstas-izturības, skābuma-apkalpošanas-izturīgs cauruļvadu tērauds, kas paredzēts jūrā un H₂S{5}}saturošām vidēm., kur "QS" sufikss norāda uz izturību pret sulfīda spriegumu plaisāšanu (SSC), padarot to piemērotu smagiem korozijas apstākļiem naftas un gāzes pārvadē.
API 5L X65QS bezšuvju tērauda cauruļu specifikācijas
| Vienums | Parametrs |
|---|---|
| Standarta | API SPEC 5L (45. izdevums), PSL2 |
| Novērtējums | X65QS |
| Caurules veids | Bezšuvju (SMLS) |
| Produkta specifikācijas līmenis | PSL2 (uzlabota kvalitātes kontrole) |
| Pieteikums | Jūras platformas, zemūdens cauruļvadi, skābās gāzes atradnes, augsta spiediena{0}}pārvades līnijas |
| Termiskā apstrāde | Normalizēts vai rūdīts un rūdīts |
| Ražošanas process | Karsti-velmēts/auksti-vilkts/karsti-izvērsts, ar TMCP + termisko apstrādi |
API 5L X65QS naftas un gāzes cauruļvadi Ķīmiskais sastāvs (tipiskās vērtības, PSL2 prasības)
| Elements | Saturs (%) | Mērķis |
|---|---|---|
| Ogleklis (C) | Mazāks vai vienāds ar 0,16 | Samazina metināšanas plaisāšanas risku |
| Mangāns (Mn) | Mazāks vai vienāds ar 1,65 | Uzlabo izturību un zemu{0}}temperatūras izturību |
| Fosfors (P) | Mazāks vai vienāds ar 0,020 | Samazina trauslumu, uzlabo tīrību |
| Sērs (S) | Mazāks vai vienāds ar 0,003 | Stingri kontrolēts, lai novērstu karstumu |
| Vanādijs (V) | Mazāks vai vienāds ar 0,09 | Graudu rafinēšana, stiprības palielināšana |
| niobijs (Nb) | Mazāks vai vienāds ar 0,05 | Uzlabo stingrību un metināmību |
| Titāns (Ti) | Mazāks vai vienāds ar 0,06 | Stabilizē slāpekli, kontrolē mikrostruktūru |
API 5L X65QS Naftas un gāzes pārvades caurules mehāniskās īpašības (PSL2 prasības)
| Īpašums | Prasība |
|---|---|
| Minimālais ienesīgums (YS) | Lielāks vai vienāds ar 450 MPa(65 000 psi) |
| Stiepes izturība (TS) | 535–760 MPa |
| Izneses{0}}pret{1}}stiepes attiecība (YS/TS) | Mazāks vai vienāds ar 0,93 |
| Pagarinājums (A) | Lielāks vai vienāds ar 18% (šķērsvirziena paraugs) |
| Šarpi V{0}}Iegriezuma trieciena enerģija 0 grādos | Lielāka vai vienāda ar 40 J (vidēji), viena vērtība Lielāka vai vienāda ar 34 J |
| DWTT bīdes laukums | Lielāks vai vienāds ar 75% (attiecas uz biezām-sienu vai zemas temperatūras{2}}apkopes caurulēm) |
API 5L X65QS bezšuvju tērauda līnijas caurules izmēru standarti (API 5L PSL2)
| Parametrs | Diapazons |
|---|---|
| Ārējais diametrs (OD) | 21,3 mm – 1026 mm |
| Sienas biezums (WT) | 2,0 mm – 120 mm |
| Garums | Fiksēti (piemēram, 5,8 m, 6 m, 11,6 m, 12 m) vai nejauši |
| Slīpuma leņķis | 30 grādi - 35 grādi |
| Saknes seja | 1,6 mm ± 0,8 mm |
API 5L X65QS līnijas caurules naftas un gāzes sienu biezumam, taisnumam un garuma pielaidēm (pielietojums atklātā jūrā/zemjūrā)
| Vienums | Tolerance |
|---|---|
| Sienas biezuma pielaide | +12.5% / -10% (PSL2) |
| Ārējā diametra pielaide | ±1% (≤406.4mm), ±0.5% (>406,4 mm) |
| Taisnīgums | Mazāks vai vienāds ar 0,2% no caurules garuma |
| Garuma tolerance | +100 mm/-0 mm (fiksēts garums) |
| Ovalitāte | Mazāks par vai vienāds ar 0,6% no nominālās OD |
API 5L X65QS oglekļa tērauda līnijas cauruļu pārbaudes prasības
| Pārbaudes veids | Saturs |
|---|---|
| Ķīmiskā analīze | Siltuma analīze un produktu analīze, lai pārbaudītu atbilstību |
| Mehāniskā pārbaude | Stiepes, trieciena, DWTT, cietības testi |
| Nesagraujošā pārbaude (NDT) | 100% ultraskaņas testēšana (UT) + 100% radiogrāfiskā pārbaude (RT) |
| Hidrostatiskais tests | Katra caurule pārbaudīta atsevišķi, pārbaudes spiediens ir lielāks par vai vienāds ar 1,5 × paredzēto spiedienu |
| HIC tests | Veica simulētā H₂S vidē atbilstoši NACE TM0284 |
| SSCC tests | Saskaņā ar NACE TM0177 standartu skābo pakalpojumu kvalifikācijai |
| Izmēru un vizuālā pārbaude | OD, WT, taisnums, slīpuma kvalitāte, virsmas defekti |
| Marķēšana un izsekojamība | Katra caurule marķēta ar pakāpi, izmēru, siltuma numuru, standartu; pilnīga izsekojamība, izmantojot MTC |
API 5L eļļas caurule Testēšana un pārbaude
API 5L bezšuvju oglekļa tērauda līniju caurules rūpnīca
FAQ
Kas ir materiāla klase X65?
X65 ir augstas -klases cauruļvadu tērauds saskaņā ar API 5L standartu, un skaitlis “65” apzīmē tā minimālo tecēšanas robežu 65 ksi (aptuveni 448 MPa), kas ir pamatrādītājs tā nestspējas mērīšanai.
X65QS bezšuvju tērauda caurulē X65 ir pamata mehāniskās veiktspējas līmenis, nodrošinot, ka tērauda caurulei ir pietiekama izturība un konstrukcijas stabilitāte augsta-spiediena un lielas-attāluma naftas un gāzes transportēšanā, un to plaši izmanto sauszemes un jūras enerģijas cauruļvadu sistēmās.
Kam ir līdzvērtīgs API 5L X65?
Saskaņā ar starptautiskajiem standartiem API 5L X65 parasti var izmantot, lai salīdzinātu šādus materiālus:
GB/T 9711L450(Ķīnas standarts, L apzīmē tecēšanas robežu MPa)
ISO 3183 L450
EN 10208-2 L450
